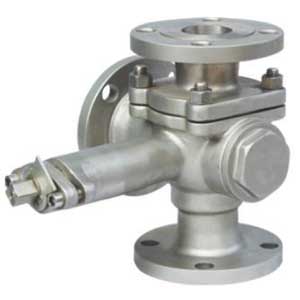

DQ44F/45F低温三通球阀

时间： 2024-02-02 17:18:42 作者：超级管理员来源：本站点击: 120 次

低温三通球阀经过低温处理，将粗加工的零件置于冷却介质中数小时（2-8小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防止阀门在低温工况时，因温度变化造成变形而导致的泄漏。美标低温球阀材质温度适用范围：阀体/阀盖：LCB(-46℃)、LC3(-101℃)、CF8（304）(-196℃)。低温球阀的材料选择非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。

三通球阔的主要功能是换向、切断或接通管道中的流体通道。因此，三通球阀的作用原理很简单：借助手

柄或者其他驱动装置在阀杆上端，施加一定的转矩并传递给球体，值它旋转90°.120".135“等，球体的遇孔则与阀体通道中心线重合

或垂直，三通球间便完成了全开或全关的动作。

低温三通球网主要应用于乙烯，液化天然气装置。

性能参数：

1.公称通径：DN32mm；

2.公称压力：4.0MPa；

3.设计温度：-196℃-+80℃；

4.适用介质：LO2、LN2、LAr、LNG。
零部件材料:

阀体、阀盖	WCB、CF8
球体	WCB+Hcr、CF8
阀杆	2Cr13、CF8
阀座	PTFE
填料	PTFE

DQ44FL型外形链接尺寸：

型号	公称通径DN（mm）	尺寸（mm）
型号	公称通径DN（mm）	L	L2	D	D1	D2	b	f	Z-d	H	W
DQ44F-16C/P/R	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

DQ45FT型外形链接尺寸

型号	公称通径DN（mm）	尺寸（mm）
型号	公称通径DN（mm）	L	L2	D	D1	D2	b	f	Z-d	H	W
DQ45F-16C/P/R	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	240
	65	260	130	180	145	120	16	3	4-18	193	270
	80	280	140	195	160	135	20	3	8-18	217	350
	100	320	160	215	180	155	20	3	8-18	245	500
	125	380	190	245	210	185	22	3	8-18	282	600
	150	440	220	280	240	210	24	3	8-23	319	1000
	200	550	260	335	295	265	26	3	12-23	380	1300
	250	670	310	405	355	320	30	3	12-25	460	1700
	300	720	370	460	410	375	30	3	12-25	520	2100
