Z43WF平板闸阀

Z43WF平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。

特点

1、阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。

2、阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。

3、阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。

4、轭架套管–铝青铜轭架套管配置针形止推轴承，最大程度减少操作扭矩。

5、阀杆–螺纹长度直到托架；销钉和点焊；具有稳定性。

6、 压力密封–结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现最好的阀帽密封。

7、 阀座环–焊接阀座环垂直于流动通道，易于维护。

8、执行机构–这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。

9、轭架–完全装配式轭架通过抗震测试，易于维护和安装执行机构。

10、压盖–两件式，自调节压盖，避免被弹出。

11、整体后座–硬面，使用寿命最长。

12、 阀瓣–弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。

13、 整体止动–整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。

零部件材料

执行标准

压力试验

性能规范

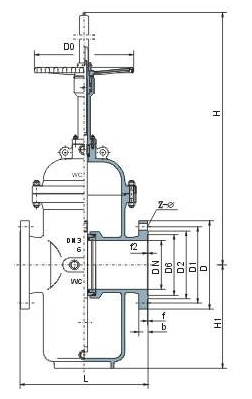

结构图

PN1.6MPa连接尺寸

PN2.5MPa连接尺寸
