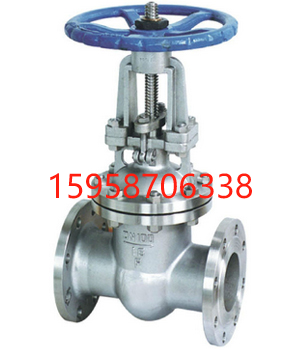

不锈钢闸阀

时间： 2024-06-02 15:37:12 作者：超级管理员来源：本站点击: 184 次

不锈钢闸阀：阀体、阀盖、闸板、闸杆使用不锈钢材料，阀座密封面为聚四氟乙烯、不锈钢+硬质合金或堆焊硬质合金，填料一般采用硬质合金、聚四氟乙烯、石棉石墨或柔性石墨。公称尺寸 DN15~DN800，工作压力 1.6MPa~20.0MPa，适用温度 ≤200℃，适用于硝酸类、弱腐蚀性介质管路中。

特点

1、闸板垂直置于阀体内，结构长度较短。

2、密封性能好。全开时密封面受冲蚀较小。

3、采用奥氏体不锈钢，对氧化性酸介质拥有良好的耐蚀性。

4、介质流经不锈钢闸阀时不改变其流动方向，流体阻力小。

5、闸板运动方向与介质流动方向相垂直，启闭力矩小，开闭较省力。

6、介质流动方向不受限制，不扰流、不降低压力，介质可从闸阀两侧任意方向流过、均能达到使用的目的，最适用于介质流动方向可能改变的管路中。

零部件材料

型号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
Z40W-16P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢本体材料	聚四氟乙烯
Z40W-25P
Z40Y-16P			堆焊铁基合金
Z40Y-25P
Z40Y-16R	铬镍钼钛不锈钢	铬镍钼钛不锈钢
Z40Y-25R
Z40W-40P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料
Z40W-40P			堆焊硬质合金
Z40Y-40R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料
Z40Y-40R			堆焊硬质合金
Z40W-100P	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金
Z40W-160P

压力性能

型号	公称压力 (MPa)	实验压力			工作温度(℃)	适用介质
型号	公称压力 (MPa)	强度水（MPa）	密封（水）空气（MPa）	低压密封空气（MPa）	工作温度(℃)	适用介质
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸类
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸类
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

PN1.6MPa外形链接尺寸

DN	L	D	D1	D2	b	f	z×ød	d	D0
15	130	95	65	45	14	2	4×ø14	175	200
20	150	105	75	55	14	2	4×ø14	180	200
25	160	114	85	65	14	2	4×ø14	210	200
32	180	135	100	78	16	2	4×ø18	210	200
40	200	145	110	85	16	3	4×ø18	350	200
50	250	160	125	100	16	3	4×ø18	358	240
65	265	180	145	120	18	3	4×ø18	375	240
80	280	195	160	135	20	3	8×ø18	433	280
100	300	215	180	155	20	3	8×ø18	502	320
125	325	245	210	185	22	3	8×ø18	312	360
150	350	280	240	210	24	3	8×ø23	676	360
200	400	335	295	265	26	3	12×ø23	820	400
250	450	405	355	320	30	3	12×ø25	969	450
300	500	460	410	375	30	4	12×ø25	1142	560
350	550	520	470	435	34	4	16×ø25	1280	640
400	600	580	525	485	36	4	16×ø30	1452	640
450	650	640	585	545	40	4	20×ø30	1541	720
500	700	705	650	608	44	4	20×ø34	1676	720
600	800	840	770	718	48	5	20×ø41	1874	800

PN2.5MPa外形链接尺寸

DN	L	D	D1	D2	b	f	z×ød	d	D0
15	130	95	65	45	16	2	4×ø14	175	200
20	150	105	75	55	16	2	4×ø14	180	200
25	160	115	85	65	16	2	4×ø14	210	220
32	180	135	100	78	18	2	4×ø18	210	220
40	200	145	110	85	18	3	4×ø18	350	220
50	250	160	125	100	20	3	4×ø18	358	250
65	165	180	145	120	22	3	8×ø18	373	280
80	280	195	160	135	22	3	8×ø18	435	300
100	300	230	190	160	24	3	8×ø23	500	350
125	325	270	220	188	28	3	8×ø25	614	400
150	350	300	250	278	30	3	8×ø25	374	450
200	400	360	310	278	34	3	12×ø25	818	500
250	450	425	370	332	36	3	12×ø30	969	550
300	500	485	430	390	40	4	16×ø30	530	560
350	550	550	490	448	44	4	16×ø34	1280	640
400	600	610	550	505	48	4	16×ø34	1450	640
450	650	660	600	555	50	4	20×ø34	1541	720
500	700	730	660	610	52	4	20×ø41	1676	720
600	800	840	770	718	56	5	20×ø41	1874	800
700	900	955	875	815	60	5	24×ø48	2280	850
800	1000	1070	990	930	64	5	24×ø48	2420	700

PN4.0MPa外形链接尺寸

DN	L	D	D1	D2	D8	b	z×ød	d	d1	D0
20	150	105	75	55	51	16	4×ø14	256	438	240
25	160	115	85	65	58	16	4×ø14	275	452	240
32	180	135	100	78	66	18	4×ø18	285	530	280
40	200	145	110	85	76	18	4×ø18	320	620	320
50	250	160	125	100	88	20	4×ø18	371	438	240
65	280	180	145	120	110	22	8×ø18	393	452	240
80	310	195	160	135	121	22	8×ø18	455	530	280
100	350	230	190	160	150	24	8×ø23	551	620	320
125	400	270	220	188	176	28	8×ø25	634	765	360
150	450	300	250	218	204	30	8×ø25	708	845	360
200	550	375	320	282	260	38	12×ø30	858	1041	400
250	650	445	385	345	313	42	12×ø34	1015	1244	450
300	750	510	450	408	364	46	16×ø34	1145	1474	560
350	850	570	510	465	422	52	16×ø34	1280	1663	640
400	950	655	585	535	474	58	16×ø41	1450	1886	720

PN10.0MPa外形及链接尺寸

DN	L	D	D1	D2	D8	b	z×ød	d	d1	D0
25	210	135	100	78	501	24	4×ø18	310	—	—
32	230	150	110	82	65	24	4×ø23	320	—	—
40	240	165	125	95	75	26	4×ø23	360	—	—
50	250	195	145	112	85	28	4×ø25	490	558	360
65	280	220	170	138	110	32	8×ø25	540	622	400
80	310	230	180	148	115	34	8×ø25	572	671	400
100	350	265	210	172	145	38	8×ø30	573	671	400
125	400	310	250	210	175	42	8×ø34	744	892	560
150	450	350	290	250	205	46	12×ø34	800	972	560
200	550	430	360	312	265	54	12×ø41	800	972	560
250	650	500	430	382	320	60	12×ø41	1050	1305	—
300	750	585	500	442	375	70	16×ø48	1200	1505	—

PN16.0MPa外形链接尺寸

DN	L	D	D1	D2	D8	b	z×ød	d	d1	D0
15	170	110	75	52	35	24	4×ø18	230	250	200
20	190	130	90	62	45	26	4×ø23	260	288	200
25	210	140	100	72	50	28	4×ø23	280	310	280
32	230	165	115	85	65	30	4×ø25	312	350	320
40	260	175	125	93	75	32	4×ø27	350	395	320
50	300	215	165	132	95	36	8×ø25	512	612	360
65	360	245	190	152	110	44	8×ø30	560	677	360
80	390	260	205	168	130	46	8×ø30	585	686	400
100	450	300	240	200	160	48	8×ø34	631	751	450
125	525	355	285	238	190	60	8×ø41	723	868	560
150	600	390	318	270	305	66	12×ø41	820	997	640
200	750	480	400	245	265	78	12×ø48	990	1224	720

更多闸阀产品信息网址http://www.xrdfm.com/zhafa/

(责任编辑：超级管理员)
