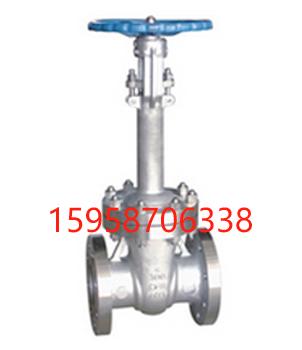

低温闸阀

时间： 2024-06-02 15:54:41 作者：超级管理员来源：本站点击: 77 次

低温闸阀的主要结构特点：产品结构合理、密封可靠、性能优良、造型美观；密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；双重密封，性能更可靠；阀杆升降位置指示，更直观；零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

特点：双层波纹管、维修方便、双重密封、位置指示。

应用场合：电站、天然气、氨、真空、冷冻系统、热油系统、热水。

零部件材料

名称	材质
阀体	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
阀板	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
阀杆	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
垫片	柔性石墨+不锈钢
双头螺栓	ASTM 193-B7、A320-B8、A193-B8M
六角螺母	ASTM A194-2H、A194-8、A194-8M
阀盖	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
波纹管组件	ASTM A182-F304、F316、F321、F304L、F316L
填料	柔性石墨
填料压盖	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
支架	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
阀杆螺母	铜合金
手轮	ASTM A536 Gr.60-40-18、A216-WCB

执行标准

设计制造标准	GB12234、API6D
结构长度标准	GB1221、ANSI B16.10
法兰标准	JB79、ANSI B16.5
检验试验标准	GB12937、API 598

PN1.6MPa外形链接尺寸

DN	L	D	D1	D2	b	f	z×ød	d	D0
15	130	95	65	45	14	2	4×ø14	175	200
20	150	105	75	55	14	2	4×ø14	180	200
25	160	114	85	65	14	2	4×ø14	210	200
32	180	135	100	78	16	2	4×ø18	210	200
40	200	145	110	85	16	3	4×ø18	350	200
50	250	160	125	100	16	3	4×ø18	358	240
65	265	180	145	120	18	3	4×ø18	375	240
80	280	195	160	135	20	3	8×ø18	433	280
100	300	215	180	155	20	3	8×ø18	502	320
125	325	245	210	185	22	3	8×ø18	312	360
150	350	280	240	210	24	3	8×ø23	676	360
200	400	335	295	265	26	3	12×ø23	820	400
250	450	405	355	320	30	3	12×ø25	969	450
300	500	460	410	375	30	4	12×ø25	1142	560
350	550	520	470	435	34	4	16×ø25	1280	640
400	600	580	525	485	36	4	16×ø30	1452	640
450	650	640	585	545	40	4	20×ø30	1541	720
500	700	705	650	608	44	4	20×ø34	1676	720
600	800	840	770	718	48	5	20×ø41	1874	800

PN2.5MPa外形链接尺寸

DN	L	D	D1	D2	b	f	z×ød	d	D0
15	130	95	65	45	16	2	4×ø14	175	200
20	150	105	75	55	16	2	4×ø14	180	200
25	160	115	85	65	16	2	4×ø14	210	220
32	180	135	100	78	18	2	4×ø18	210	220
40	200	145	110	85	18	3	4×ø18	350	220
50	250	160	125	100	20	3	4×ø18	358	250
65	165	180	145	120	22	3	8×ø18	373	280
80	280	195	160	135	22	3	8×ø18	435	300
100	300	230	190	160	24	3	8×ø23	500	350
125	325	270	220	188	28	3	8×ø25	614	400
150	350	300	250	278	30	3	8×ø25	374	450
200	400	360	310	278	34	3	12×ø25	818	500
250	450	425	370	332	36	3	12×ø30	969	550
300	500	485	430	390	40	4	16×ø30	530	560
350	550	550	490	448	44	4	16×ø34	1280	640
400	600	610	550	505	48	4	16×ø34	1450	640
450	650	660	600	555	50	4	20×ø34	1541	720
500	700	730	660	610	52	4	20×ø41	1676	720
600	800	840	770	718	56	5	20×ø41	1874	800
700	900	955	875	815	60	5	24×ø48	2280	850
800	1000	1070	990	930	64	5	24×ø48	2420	700
