Q941F电动球阀

时间： 2024-11-16 19:52:22 作者：超级管理员来源：本站点击: 34 次

Q941F电动球阀

Q941F电动球阀适用于经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入 4~20mA 信号及 220V AC 电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求配置不同型号电子式电动执行机构。

特点

1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

2、止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。

3、阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。

4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

应用范围

电动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工业领域。

产品名称：	电动球阀	产品型号：	Q941F
公称通径：	DN15～DN300	结构形式：	球形
公称压力：	1.6Mpa～2.5Mpa	连接方式：	法兰、对夹、螺纹、焊接
适用温度：	≤350ºC	驱动方式：	电动（可佩带手操）
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、液体	生产厂家：	浙江鑫荣达阀门管件有限公司

零件材料

零件名称	材料
阀体、阀盖	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯
填料	V型PTFE、柔性石墨

执行器技术参数

执行器类别	引进型JOX系列执行器参数	引进型3610R系列执行器参数	引进型JHQ系列执行器参数
电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次

技术参数

公称通径DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允许压差(MPa)	≤公称压力
阀体形式	两段式铸造球阀
连接形式	法兰式、焊接式、螺纹式
阀芯形式	"O"型球形阀芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
流量特性	近似快开型
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1								350：1
配置执行机构	可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

压力试验

公称通径DN(mm)		DN15-300
公称压力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
试验压力	强度试验	1.5	2.4	3.75	6.0	9.60
	密封试验	1.1	1.76	2.75	4.4	7.04
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

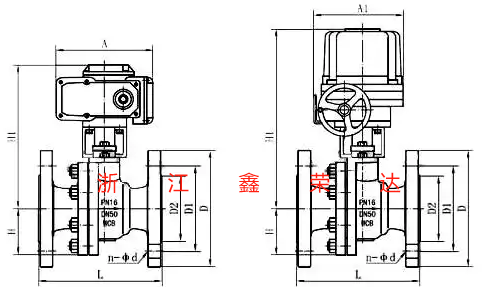

结构图

Q941F电动球阀结构图

PN1.6MPa连接尺寸

公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H、A		由于阀门密封选择及温度选择不同，执行器尺寸需根据实际配置，该尺寸可咨询凯利科公司技术部。
A1	防爆型	137	137	137	137	137	137	137	137	137	137	137	137	137	137
A1	标准型	40	40	40	40	40	40	40	40	40	40	40	40	40	40
PN1.6MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
b		14	16	16	18	18	20	22	24	24	26	28	24	26	28
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26

PN2.5Mpa连接尺寸

公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H、A		由于阀门密封选择及温度选择不同，执行器尺寸需根据实际配置，该尺寸可咨询凯利科公司技术部。
A1	防爆型	137	137	137	137	137	137	137	137	137	137	137	137	137	137
A1	标准型	40	40	40	40	40	40	40	40	40	40	40	40	40	40
PN2.5MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
b		14	16	16	18	18	20	22	24	24	26	28	34	38	42
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30
