PZ73X刀闸阀

时间： 2024-11-17 18:24:08 作者：超级管理员来源：本站点击: 29 次

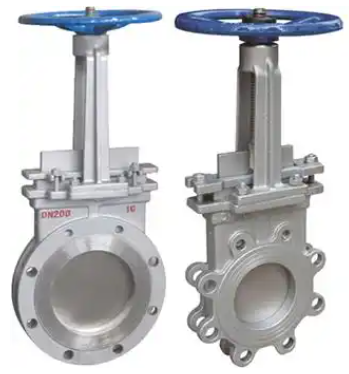

PZ73X刀闸阀

PZ73X刀闸阀其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

产品名称：	刀闸阀	产品型号：	PZ73X
公称通径：	DN50～DN1200	结构形式：	单闸板
公称压力：	0.6Mpa～1.0Mpa	连接方式：	法兰、对夹
适用温度：	-20ºC～+150ºC～425ºC	驱动方式：	手动、链轮、伞齿轮、电动、气动、液动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	排渣、煤灰、石灰、浆液、污水、糖浆等	生产厂家：	浙江鑫荣达阀门管件有限公司

零部件材料

阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金

设计标准

设计制造：	JB/T8691-1998
法兰连接：	GB/T9113.1-2000 JB/T79-94
结构长度：	GB/T15188.2-94
试验验收：	GB/T13927-92

压力试验

公称压力	PN
壳体试验	1.5×PN
密封试验	1.1×PN

性能规范

工作温度	橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃
适用介质	糖浆、纸浆、污水、煤浆、灰、渣水混合物

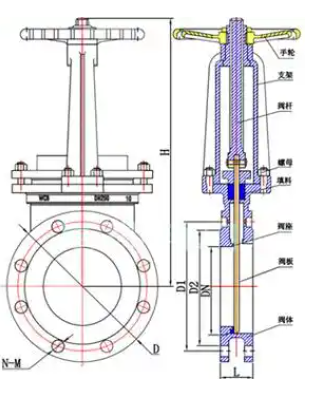

结构图

PZ73X刀闸阀结构图

PN0.6Mpa连接尺寸

PN	DN	L	D	D1	D2	H	N-M
0.6	50	48	160	125	100	370	4-16
	65	48	180	145	120	400	4-16
	80	50	195	160	135	440	4-16
	100	50	215	180	155	510	8-16
	125	57	245	210	185	580	8-16
	150	57	280	240	210	690	8-20
	200	70	335	295	265	800	8-20
	250	70	390	350	320	960	12-20
	300	76	440	400	368	1200	12-20
	350	76	500	460	428	1360	16-20
	400	89	565	515	482	1550	16-22
	450	89	615	565	532	1700	20-22
	500	114	670	620	585	1900	20-22
	600	114	780	725	685	2400	20-27
	700	130	895	840	800	2600	24-27
	800	130	1010	950	898	2700	24-30
	900	140	1110	1050	1005	3100	28-30
	1000	216	1220	1160	1115	3600	28-30
	1200	254	1450	1380	1325	4300	32-36

PN1.0Mpa连接尺寸

PN	DN	L	D	D1	D2	H	N-M
1.0	50	48	160	125	99	370	4-16
	65	48	185	145	120	400	4-16
	80	50	200	160	135	440	8-16
	100	50	220	180	155	510	8-16
	125	57	250	210	185	580	8-16
	150	57	285	240	210	690	8-20
	200	70	340	295	265	800	12-20
	250	70	405	355	310	960	12-22
	300	76	460	410	375	1200	12-22
	350	76	520	470	435	1360	16-22
	400	89	580	525	485	1550	16-27
	450	89	640	585	545	1700	20-27
	500	114	715	650	609	1900	20-30
	600	114	840	770	720	2400	20-36
	700	130	910	840	788	2600	24-36
	800	130	1025	950	895	2700	24-36
	900	140	1125	1050	998	3100	28-36
	1000	216	1255	1170	1110	3600	28-42
	1200	254	1485	1390	1325	4300	32-48
