Z641H气动闸阀是具有气动执行机构(双层气缸,并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动-手动转换装置)的低支架明杆气动闸阀。该阀由于采用双层气缸结构,其与单气缸式气动闸阀相比,提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且,由于气动闸阀具备缓冲机构,能有效地减速轻了关闭气动阀门时,由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损,同时,也能避免闸板卡死的现象。为了配合用户实现操作自动化,本公司除供应本系列产品之外,还可单独提供包括支架在内的气缸体,帮助用户对已有的种类繁多的手动闸阀进行改造,将双缸气动执行机构部分安装在手动闸阀的阀体大盖上,即可构成双缸式气动-手动两用闸阀。由于其技术先进,性能可靠,操作切换和维修方便,已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。
特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小。
2、密封面采用不锈钢和硬质合金,使用寿命长。
3、采用柔性石墨填料、密封可靠,操作轻便灵活。
4、驱动方式为手动、气动、电动、齿轮传动。
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
产品名称: | 气动闸阀 | 产品型号: | Z641H |
公称通径: | DN15~DN1000 | 结构形式: | 闸板式 |
公称压力: | 1.6Mpa~6.4Mpa | 连接方式: | 法兰 |
适用温度: | -20ºC~+150ºC~425ºC~550ºC | 驱动方式: | 气动带手动 |
阀体材质: | WCB、铸钢、碳钢、不锈钢、铬钼钢 | 制造标准: | 国标GB、德国DIN、美国API、ANSI |
适用介质: | 水、油、蒸汽 | 生产厂家: | 浙江鑫荣达阀门管件有限公司 |
零部件材料
阀体、阀盖、阀板 | 铸钢 |
阀体及闸板的密封面 | 合金钢 |
阀杆 | 不锈钢 |
双头螺栓 | 35号钢 |
气缸 | 20号无缝钢管 |
活塞 | 铸铝合金 |
手动螺母 | 青铜 |
密封圈 | 石棉橡胶板、缠绕式金属石墨垫片 |
活塞环及轴环 | 耐油橡胶○型圈 |
填料函 | 石墨石棉绳 |
压力试验
型号 | 公称压力PN(MPa) | 阀体试验压力 PN(MPa) | |
强度试验 | 密封试验 | ||
Z641H-10 | 1.6 | 2.4 | 1.6 |
Z641H-25 | 2.5 | 3.8 | 2.5 |
Z641H-40 | 4.0 | 6.0 | 4.0 |
Z641H-64 | 6.4 | 9.6 | 6.4 |

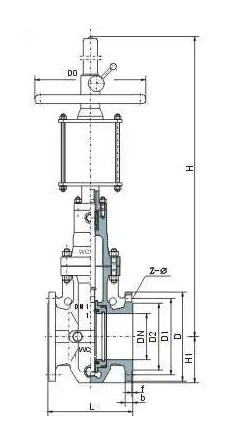

PN1.6MPa连接尺寸
公称通径DN | L | D | D1 | D2 | b | Z-Φd | H | H1 | D0 | |
型号:Z641H-16C、Z641H-16P、Z641H-16R、Z641H-16I | ||||||||||
50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 950 | 570 | 180 | |
65 | 270 | 180 | 145 | 120 | 18 | 4-Φ18 | 1050 | 596 | 180 | |
80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 1080 | 635 | 200 | |
100 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | 1145 | 645 | 250 | |
125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 1210 | 685 | 250 | |
150 | 350 | 280 | 240 | 210 | 24 | 8-Φ18 | 1300 | 720 | 320 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | 1660 | 940 | 400 | |
250 | 450 | 405 | 355 | 320 | 30 | 12-Φ25 | 1790 | 1020 | 400 | |
300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | 1990 | 1150 | 450 | |
350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | 2090 | 1170 | 450 | |
400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | 2290 | 1325 | 500 | |
450 | 650 | 640 | 585 | 545 | 40 | 20-Φ30 | 2485 | 1465 | 500 | |
500 | 700 | 705 | 650 | 608 | 44 | 20-Φ34 | 2640 | 1590 | 550 | |
600 | 800 | 840 | 770 | 718 | 48 | 20-Φ41 | 2940 | 1720 | 550 | |
700 | 900 | 910 | 840 | 788 | 50 | 24-Φ41 | 3450 | 1960 | 600 | |
800 | 1000 | 1020 | 950 | 898 | 52 | 24-Φ41 | 3650 | 2190 | 600 | |
900 | 1100 | 1120 | 1050 | 998 | 54 | 28-Φ41 | 3815 | 2400 | 800 | |
1000 | 1200 | 1255 | 1170 | 1110 | 56 | 28-Φ48 | 4000 | 2650 | 800 |
PN2.5MPa连接尺寸
公称通径DN | L | D | D1 | D2 | b | Z-Φd | H | H1 | D0 | |
型号:Z641H-25C、Z641H-25P、Z641H-25R、Z641H-25I | ||||||||||
50 | 250 | 160 | 125 | 100 | 20 | 4-Φ18 | 950 | 570 | 180 | |
65 | 270 | 180 | 145 | 120 | 22 | 8-Φ18 | 1050 | 596 | 180 | |
80 | 280 | 195 | 160 | 135 | 22 | 8-Φ18 | 1080 | 635 | 200 | |
100 | 300 | 230 | 190 | 160 | 24 | 8-Φ23 | 1145 | 645 | 250 | |
125 | 325 | 270 | 220 | 188 | 28 | 8-Φ25 | 1210 | 685 | 250 | |
150 | 350 | 300 | 250 | 218 | 30 | 8-Φ25 | 1300 | 720 | 320 | |
200 | 400 | 360 | 320 | 278 | 34 | 12-Φ25 | 1660 | 940 | 400 | |
250 | 450 | 425 | 370 | 332 | 36 | 12-Φ30 | 1790 | 1020 | 400 | |
300 | 500 | 485 | 430 | 390 | 50 | 16-Φ30 | 1990 | 1150 | 450 | |
350 | 550 | 550 | 490 | 448 | 44 | 16-Φ34 | 2090 | 1170 | 450 | |
400 | 600 | 610 | 550 | 505 | 48 | 16-Φ34 | 2290 | 1325 | 500 | |
450 | 650 | 660 | 600 | 555 | 50 | 20-Φ34 | 2485 | 1465 | 500 | |
500 | 700 | 730 | 660 | 610 | 52 | 20-Φ41 | 2640 | 1590 | 550 | |
600 | 800 | 840 | 770 | 718 | 56 | 20-Φ41 | 3940 | 1720 | 550 | |
700 | 900 | 955 | 875 | 815 | 60 | 24-Φ48 | 3450 | 1960 | 600 | |
800 | 1000 | 1070 | 990 | 930 | 64 | 24-Φ48 | 3650 | 2190 | 600 | |
900 | 1100 | 1180 | 1090 | 1025 | 66 | 28-Φ54 | 3815 | 2400 | 800 | |
1000 | 1200 | 1305 | 1210 | 1140 | 68 | 28-Φ58 | 4000 | 2650 | 800 |
PN6.4MPa连接尺寸
公称通径DN | L | D | D1 | D2 | D6 | b | Z-Φd | H | H1 | D0 |
型号:Z641H-40C、Z641H-40P、Z641H-40R、Z641H-40I | ||||||||||
50 | 250 | 160 | 125 | 100 | 88 | 20 | 4-Φ18 | 950 | 570 | 200 |
65 | 280 | 180 | 145 | 120 | 110 | 22 | 8-Φ18 | 1050 | 596 | 200 |
80 | 320 | 195 | 160 | 135 | 121 | 22 | 8-Φ18 | 1080 | 635 | 250 |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-Φ23 | 1145 | 645 | 320 |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-Φ25 | 1210 | 700 | 320 |
150 | 450 | 300 | 250 | 218 | 204 | 30 | 8-Φ25 | 1330 | 750 | 400 |
200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-Φ30 | 1660 | 940 | 400 |
250 | 650 | 445 | 385 | 345 | 313 | 42 | 12-Φ34 | 1820 | 1050 | 450 |
300 | 750 | 510 | 450 | 408 | 364 | 46 | 16-Φ34 | 1990 | 1150 | 450 |
350 | 850 | 570 | 510 | 465 | 422 | 52 | 16-Φ34 | 2110 | 1190 | 500 |
400 | 950 | 655 | 585 | 535 | 474 | 58 | 16-Φ41 | 2335 | 1370 | 550 |
450 | 1050 | 680 | 610 | 560 | 524 | 60 | 20-Φ41 | 2490 | 1510 | 550 |
500 | 1150 | 755 | 6720 | 612 | 576 | 62 | 20-Φ48 | 2640 | 1590 | 550 |
600 | 1350 | 890 | 795 | 730 | 678 | 62 | 20-Φ54 | 2940 | 1720 | 600 |
