保温放料阀

时间: 2024-06-26 10:22:21 作者:超级管理员 来源:本站 点击: 36 次

保温放料阀

产品名称:保温放料阀
产品型号:HG5-89-1
产品口径:DN25-DN200
产品压力:0.6-2.5MPa
产品材质:铸钢、不锈钢
工作压力:1.0Mpa-50.0Mpa
工作温度:-196℃-650℃
驱动方式:手动、气动、液动、电动
连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍
制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产
阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
HG5-89-1保温放料阀概述:
HG5-89-1保温放料阀放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。保温放料阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。保温放料阀的夹套焊装于放料阀的阀体,夹套保温放料阀的侧面设置有夹套的连接口。由于增加了夹套,此种放料阀的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格,但结构长度与同规格的放料阀相同,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过保温放料。主要由阀体、密封圈、阀瓣、支架、阀杆、手轮、阀压盖、螺母、法兰、定位螺钉等零件。广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
HG5-89-1保温放料阀用途:
HG5-89-1保温放料阀分上展式与下展式两种,在阀体外部焊装有金属夹套,并设有夹套接口,用于注入根据用户需要夹套内注入热水、蒸气、导热油、冷却水、冷气等或其它保温、保冷介质,主要用于石油、化工、沥青、冶金、制药等各类系统中,防止以输送常规下会凝固的高粘度介质。
HG5-89-1保温放料阀主要零件材料:
零件名称   ZGICr18Ni9Tit系列   ZG00Cr18Ni10系列   ZG1Cr18Ni12M02Ti系列   ZG00Cr17Ni14M02系列   WCB系列
阀体/阀盖   ZG1Cr18Ni9Ti   ZG00Cr18Ni10   ZG1Cr18Ni12M02Ti   ZG00Cr17Ni14M02   WCB
阀杆   ZG1Cr18Ni9Ti   ZG00Cr18Ni10   ZG1Cr18Ni12M02Ti   ZG00Cr17Ni14M02   WCB
阀瓣   ZG1Cr18Ni9Ti   ZG00Cr18Ni10   ZG1Cr18Ni12M02Ti   ZG00Cr17Ni14M02   WCB
垫片   304+PTFE   304L+PTFE   316+PTFE   316L+PTFE   石墨+304
螺柱   1Cr17Ni2   1Cr17Ni2   1Cr17Ni2   1Cr17Ni2   35CrMoA
螺母   1Cr18Ni9Ti   1Cr18Ni9Ti   1Cr18Ni9Ti   1Cr18Ni9Ti   45

HG5-89-1保温放料阀压力试验:

压力   工作温度   适用介质
公称压力   1.6   上密封试验   ≤175℃   水、颗粒、油品等
壳体试验   2.4   高压密封试验

HG5-89-1保温放料阀执行标准:

结构长度标准   GB/T 12221-2005
连接法兰标准   GB/T 9113
压力温度等级标准   GB/T 12224-2005
试验检验标准   GB/T 13927-2008

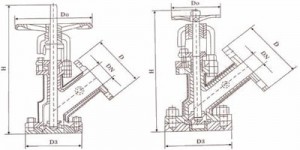

HG5-89-1保温放料阀结构图:




HG5-89-1保温放料阀主要外形链接尺寸:

口径DN(mm)   上展式   下展式
D   D3   H   DO   D   D3   H   DO
25   115   115   270   160   115   135   225   160
32   135   135   285   160   135   145   300   160
40   145   145   355   180   145   160   340   180
50   160   160   370   180   160   180   345   180
65   180   180   465   220   180   195   425   220
80   195   195   480   250   195   215   445   250
100   215   215   590   280   215   260   535   280
125   245   245   730   300   245   280   585   300
150   280   280   775   320   280   335   665   320
200   335   335   900   360   335   405   800   360
250   405   405   1035   500   405   460   945   500

联系方式

联系人:孙经理

地址:温州市龙湾区永兴工业区

联系电话:18005776338 微信同号

网址:http://www.xrdfm.com/fangliaofa/
