GM不锈钢高真空隔膜阀

GM不锈钢高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。适用的工作介质为空气及非腐蚀性气体。

优点

1、结构简单、零件少 隔膜阀只由阀体、隔膜和阀盖组合件三个主要部件构成。

2、拆卸和维修方便 一般情况下，隔膜阀的损坏部件是隔膜，更换隔膜时，不用从管路上卸下阀门，只需拆下阀盖即可，更换隔膜可以在现场短时间内完成。

3、密封性能好 由于采用橡胶或塑料等软质材料制成隔膜，因而具有较好的密封性，但隔膜的机械寿命较短。阀门内介质不会由阀体、阀盖连接处泄漏。阀门的上、下游之间可以完全切断，不发生内漏。

4、阀内没有死角阀体流道为流线型，流道光滑，没有死角，阀门中流过的介质不能在阀内沉积而发霉变质，且便于冲洗，流过的介质如含纤维或颗粒时不会卡死。

5、无填料结构隔膜阀无须用填料，对阀杆、阀盖无腐蚀性(由于隔膜把下部阀体与上部阀盖内腔隔开)。

6、用途广可以用作切断和节流。

7、耐腐蚀由于衬里的多样性，使其具有良好的抗化学品能力。

8、适用于多种工况隔膜阀尤其适用于危险化学药品和放射性流体。因阀门不会产生污染，所以广泛用于不允许污染的产品加工、制药、食品、核工业和其他行业。

零部件材料

性能规范

使用压力范围(Pa)

结构图

活套法兰连接尺寸

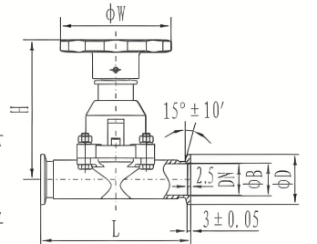

结构图

快卸法兰(KF)连接尺寸

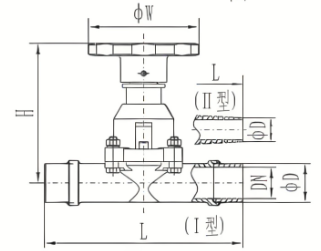

结构图

焊接式连接尺寸
