CS15H倒置桶式蒸汽疏水阀的开启和关闭是根据凝结水和蒸汽的密度并来动作的，其动作准确，可靠。用于石油、化工、电力、纺织印染、医疗、医药等行业的各种蒸汽加热设备、蒸汽管网和低过热蒸汽工况。它能迅速地排除凝结水，有效地阻止蒸汽泄漏。
工作原理
CS45H、CS15H倒吊桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，倒吊桶开口向下。吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。
特点
1、对凝结水的发生量适应性强，既可间歇排放，又可连续排放。
2、内部零件全部采用不锈钢，并且安装在阀盖上，维修保养极为方便。
3、汽水分离可靠：（水汽经U型通道从阀下部进入），阀内始终处于水封状态，有效阻止蒸汽泄漏。
4、SCCV关闭系统，具有补偿杠杆机械产生的误差，避免关闭时钢性碰撞，关闭十分可靠，寿命长久。
5、敝口形的浮子抗水击，吊桶上设有溢出排气孔，可有效防止蒸汽汽锁，空气气堵现象。（非凝结性的高温空气也可排除）。
| 产品名称： | 倒置桶式蒸汽疏水阀 | 产品型号： | CS15H |
| 公称通径： | DN15～DN65 | 结构形式： | 倒吊桶式 |
| 公称压力： | 1.6MPa～4.0MPa | 连接方式： | 内螺纹 |
| 适用温度： | -29ºC～+425ºC | 驱动方式： | 自动 |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、蒸汽等 | 生产厂家： | 浙江鑫荣达阀门管件有限公司 |
零部件材料
| 名称 | 材料 |
| 阀盖 | WCB |
| 封圈 | 304 |
| 螺堵 | 2Cr13 |
| 吊支架 | 2Cr13 |
| 挂支架 | 2Cr13 |
| 浮筒 | H62 |
| 螺母 | H62 |
| 螺柱 | 65Mn |
| 阀体 | 304 |
| 增压筒 | 45 |
| 滤网 | 35CrMoA |
| 滤网座 | 304+石墨 |

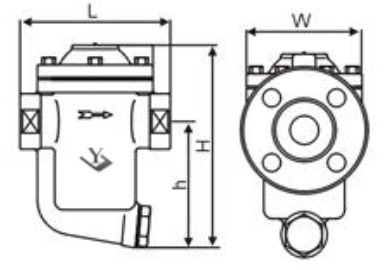

结构图
连接尺寸
| 型号 | 口径DN | L | H | h | W |
| CS15H | 15 | 120 | 166 | 94 | 102 |
| 20 | 120 | 166 | 94 | 102 | |
| 25 | 130 | 166 | 94 | 102 | |
| 32 | 200 | 290 | 160 | 142 | |
| 40 | 200 | 290 | 160 | 142 | |
| 50 | 200 | 290 | 160 | 142 |
