CS47H双金属片可调蒸汽疏水阀

CS47H可调双金属片蒸汽疏水阀有法兰和螺纹焊接等连接方式，材质有铸钢和不锈钢等，可调整凝结水的排放温度，利用显热，节能效果显著。是管线用的疏水阀之一，小体积能任意角度安装，可在线调节排水温度，过冷度在2℃左右，可排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。

工作原理

CS47H、CS17H可调双金属片蒸汽疏水阀的内部结构是一个不锈钢双金属片为主要动作元件，内充一种汽化温度低于水饱和温度的液体。当装置启动时，管道出现冷却凝结水，波纹管内液体处于冷凝状态，阀心在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，波纹管内充液开始蒸发膨胀，内压增高，变形伸长，带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

产品特点

1、热敏感元件采用进口材料，灵敏度高。

2、不受震动、蒸汽压力波动和水锤的影响。

3、结构简单，并带有过滤装置，方便安装和维护。

4、阀前始终有凝结水，形成可靠的水封，无蒸汽泄漏。

5、可调整凝结水的排放温度，利用显热，节能效果显著。

零部件材料

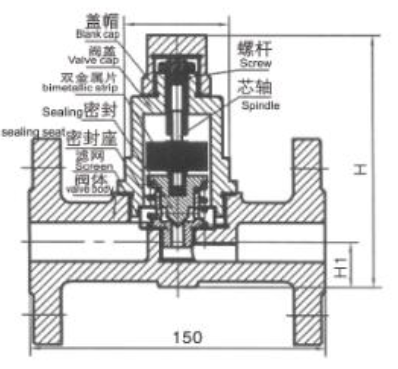

结构图

连接尺寸
