D343H硬密封蝶阀

时间： 2024-11-20 19:42:59 作者：超级管理员来源：本站点击: 25 次

D343H硬密封蝶阀

D343H硬密封蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。

特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；

2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；

3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；

4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；

5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；

6、耐高温、耐低温、耐腐蚀性。

产品名称：	硬密封蝶阀	产品型号：	D343H
公称通径：	DN50～DN1200	阀座密封：	堆焊合金、司太立合金
公称压力：	1.0Mpa～4.0MPa	连接方式：	法兰式
适用温度：	-20ºC～+550ºC	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、粉体、液体	生产厂家：	浙江鑫荣达阀门管件有限公司

零部件材料

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

设计标准

设计标准：	JB/T8527-1998 GB/T12238-2008
法兰标准：	HG/T20592-2009
结构长度：	GB/T12221-2005
压力试验：	GB/T13927-2008

压力试验

公称通径	DN（mm）	50～1200
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6

性能参数

适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢 :-29℃～600℃ 不锈钢-40℃～600℃

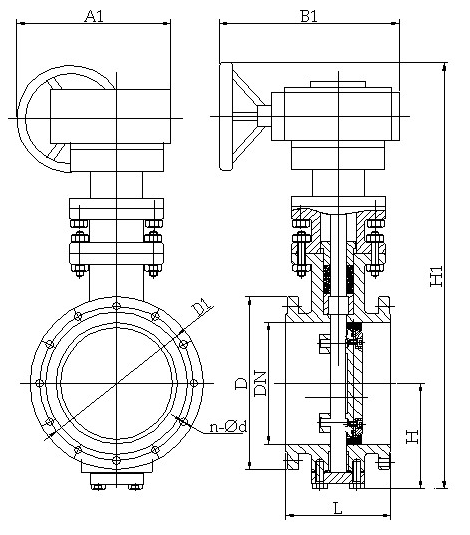

结构图

D343H硬密封蝶阀结构图

PN0.6～1.0MPa连接尺寸

公称通径		结构长度标准值	外形尺寸（参考值)				连接尺寸(标准值)
公称通径		结构长度标准值	H	H1	A1	B1	PN0.6MPa		PN1.0MPa
毫米	英寸	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	2	43	112	625	245	72	110	4-14	125	4-18
65	21/2	46	115	625	245	72	130	4-14	145	4-18
80	3	49	120	645	245	72	150	4-18	160	8-18
100	4	56	138	675	355	92	170	4-18	180	8-18
125	5	64	164	715	355	92	200	8-18	210	8-18
150	6	70	175	800	355	92	225	8-18	240	8-22
200	8	71	208	850	250	170	280	8-18	295	8-22
250	10	76	243	925	250	170	335	12-18	350	12-22
300	12	83	283	1035	450	220	395	12-22	400	12-22
350	14	92	310	1070	450	220	445	12-22	460	16-22
400	16	102	340	1190	450	220	495	16-22	515	16-22
450	18	114	380	1250	650	280	550	16-22	565	20-26
500	20	127	410	1290	650	280	600	20-22	620	20-26
600	24	154	470	1455	850	380	705	20-26	725	20-30
700	28	165	550	1585	850	380	810	24-26	840	24-30
800	32	190	640	1700	1250	380	920	24-30	950	24-33
900	36	203	710	1965	1250	380	1020	24-30	1050	28-33
1000	40	216	770	2015	1250	380	1120	28-30	1160	28-36
1200	48	254	890	2250	1250	380	1340	32-33	1380	32-39

PN1.6～2.5MPa连接尺寸

公称通径		结构长度标准值	外形尺寸（参考值）				连接尺寸(标准值)
公称通径		结构长度标准值	H	H1	A1	B1	PN1.6MPa		PN2.5MPa
毫米	英寸	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	2	43	112	625	245	72	125	4-14	125	4-18
65	21/2	46	115	625	245	72	145	4-14	145	8-18
80	3	49	120	645	245	72	160	8-18	160	8-18
100	4	56	138	675	355	92	180	8-18	190	8-22
125	5	64	164	715	355	92	210	8-18	220	8-26
150	6	70	175	800	355	92	240	8-22	250	8-26
200	8	71	208	850	250	170	295	12-22	310	12-26
250	10	76	243	925	250	170	355	12-26	370	12-30
300	12	83	283	1035	450	220	410	12-26	430	16-30
350	14	92	310	1070	450	220	470	16-26	490	16-33
400	16	102	340	1190	450	220	525	16-30	550	16-36
450	18	114	380	1250	650	280	585	20-30	600	20-36
500	20	127	410	1290	650	280	650	20-33	660	20-36
600	24	154	470	1455	850	380	770	20-36	770	20-39
700	28	165	550	1585	850	380	840	24-36	875	24-42
800	32	190	640	1700	1250	380	950	24-39	990	24-48
900	36	203	710	1865	1250	380	1050	28-39	1090	28-48
1000	40	216	770	2015	1250	380	1170	28-42	1210	28-56
1200	48	254	890	2250	1250	380	1390	32-48	1420	32-56

PN4.0MPa连接尺寸

公称通径		结构长度标准值	外形尺寸（参考值）				连接尺寸标准值
公称通径		结构长度标准值	H	H1	A1	B1	PN40MPa
毫米	英寸	L	H	H1	A1	B1	D1	Z-d
50	2	43	112	625	250	170	125	4-14
65	21/2	46	115	625	250	170	145	8-18
80	3	49	120	645	250	170	160	8-18
100	4	56	138	675	250	170	190	8-22
125	5	64	164	715	450	220	220	8-26
150	6	70	175	800	450	220	250	8-26
200	8	71	208	850	450	220	320	12-30
250	10	76	243	925	450	280	385	12-33
300	12	83	283	1035	650	280	450	16-33
350	14	92	310	1070	650	280	510	16-36
400	16	102	340	1190	650	280	585	16-39
450	18	114	380				610	20-39
500	20	127	410				670	20-42
