SSDF水上式底阀

SSDF水上式底阀是底阀的更新换代产品,作底阀时可安装在进水管露在水面上立管的转弯处,作止回阀用时,可代替弯头装在泵出水口的90度转弯处。本阀摩擦阻力小,安装简单,维修方便,可在水上安装维修,其密封性能好,可达到滴水不漏,即降低了供水运行费用双节能5-7%左右。主要适于石油、化工、纺织、 印染、冶金、矿山、排灌、市政、建筑等行业的水泵配套使用。可在泵前用,代替底阀。可在泵后用,代替止回阀。

结构原理

SSDF水上式底阀由、阀体、阀瓣、活塞杆、阀盖、定位柱等零件组成。详见下图。启动水泵前先向吸水管中充满液体,使水泵有足够的吸力,将液体吸入阀门,打开活塞阀瓣,从而进行供水作业,当停泵后,阀瓣在液压力和本身重力的作用下关闭,而阻止液体回到泵前。

特点:

1、替代水下式底阀、安装于水面以上水平管与进水管的90°转弯处,亦可代替弯头,其密封性能独特,达到滴水不漏,并设有阻尼装置,对水锤危害有一定的减缓作用。

2、节能效果显著,在正常工作使用时(按千吨/米耗电量)可节能5-7%左右,使用一至两年,所节省电费可收回您为购买此阀的投资费用,其节能效果是一般底阀所不能达到的。

3、使用寿命长、维修方便,该底阀使用寿命在五年以上,大大地降低了生产成本,且在使用期内一般没有什么故障,即使有故障,处理也极为方便、迅速。充分显示了它的优越性。

4、自吸性能可靠,众所周知,老式底阀的密封性能很差,经常会出现停泵后不能出水的问题,而水上式底阀具有独特的密封效果,可以达到滴水不漏,确保下一次起泵的顺利进行,因此在设计过程中,不必考虑因起泵不出水而选用投资很大的水下泵房给水工程方案。

产品名称:水上式底阀产品型号:SSDF
公称通径:DN50~DN600结构作用:防止倒流
工作压力:1.0MPa~1.6MPa连接方式:法兰
适用温度:-29ºC~+80ºC驱动方式:自动
阀体材质:铸铁、铸钢、不锈钢制造标准:国标GB、德国DIN、美国API、ANSI
适用介质:水、油品、蒸汽等生产厂家:浙江鑫荣达阀门管件有限公司

零部件名称

序号12 3 4 5 6 7 8 9101112
名称阀体阀瓣阀杆阀盖阀杆套密封圈螺栓螺母螺母密封圈压板螺母

性能参数

工作压力:0.6-1.0Mpa
工作介质:水等一般性液体
工作温度:≤80℃
阀体材质:铸铁,铸钢,不锈钢

结构图

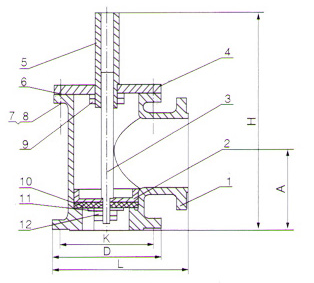

SSDF水上式底阀结构图

连接尺寸

公称通径
       DN(mm)
D D1 A B
0.6MPa 1.0MPa 1.0MPa 1.6MPa
   50  140  160  110  125  100  100
   65  160  180  130  145  110  110
   80  185  195  150  160  120  120
  100  205  215  170  180  130  130
  150  260  280  225  240  150  150
  200  315  335  280  295  190  190
  250  370  390  335  350  240  240
  300  435  440  395  400  290  290
  350  485  500  445  460  340  340
  400  535  565  495  515  390  390
  450  590  615  550  565  440  440
  500  640  670  600  620  490  490
  600  755  780  705  725  590  590

5
