H42X不锈钢底阀

时间: 2024-11-23 19:26:31 作者:超级管理员 来源:本站 点击: 13 次

H42X不锈钢底阀

H42X不锈钢底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水口和加强筋起到了不易堵塞,主要应用在抽水的管路上水道和支承的作用,连接方式有法兰连接和螺纹连接。主要由阀体,阀芯,阀瓣,过滤网等组成,一般承受压力为2.5公斤。

H42X不锈钢底阀由阀体,阀瓣,阀盖,衬套,密封圈等零件组成,水源的水从阀盖进入阀体。在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。

产品名称:不锈钢底阀产品型号:>H42X
公称通径:DN50~DN600结构作用:防止倒流
工作压力:0.25MPa连接方式:法兰
适用温度:-29ºC~+80ºC驱动方式:自动
阀体材质:铸铁、铸钢、不锈钢制造标准:国标GB、德国DIN、美国API、ANSI
适用介质:水、油品、蒸汽等生产厂家:浙江鑫荣达阀门管件有限公司

性能参数

适用介质:水、油、及非腐蚀性介质
适用温度:≤80 ℃
密封材料:丁腈橡胶
执行标准:Q/12    NJ3583-2001
试验标准:GB/T13927-1992

零件材料

零件名称材料
阀体、阀盖、阀瓣灰铸铁、铸钢、不锈钢
密封圈橡胶
垫片石棉板

压力试验

公称压力试验压力工作温度℃适用介质
强度(水)MPa密封(水)MPa
H42X-2.50.250.40.25≤50

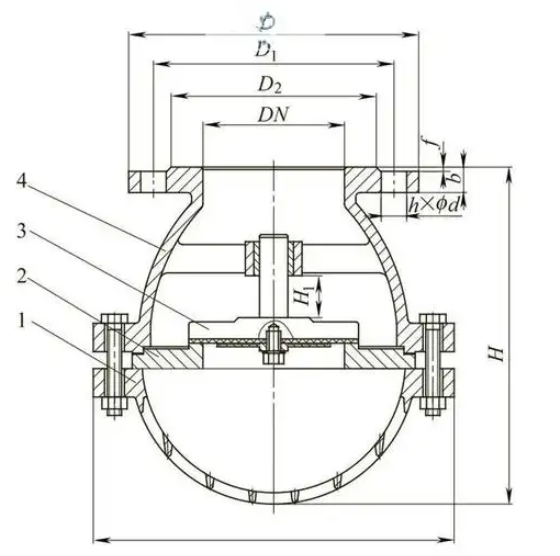

结构图

H42X不锈钢底阀结构图

连接尺寸

型号公称通径 DN(mm)HDD1D2Z-d适用介质适用温度
H42X3210512090704-φ14水、油、液体不锈钢
       ≤150℃
40110130100804-φ14
50125140110904-φ14
651501601301104-φ14
801751851501284-φ18
1001902051701484-φ18
1252402352001788-φ18
1502802602252028-φ18
2003603152802588-φ18
