H42X不锈钢法兰底阀

时间: 2024-11-22 19:29:24 作者:超级管理员 来源:本站 点击: 18 次

H42X不锈钢法兰底阀

H42X不锈钢法兰底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水口和加强筋起到了不易堵塞,主要应用在抽水的管路上水道和支承的作用,连接方式有法兰连接和螺纹连接。主要由阀体,阀芯,阀瓣,过滤网等组成,一般承受压力为2.5公斤。

结构原理

H42X不锈钢法兰底阀由阀体,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体。在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。

产品名称:不锈钢法兰底阀产品型号:H42X
公称通径:DN50~DN300结构作用:防止倒流
工作压力:0.25MPa连接方式:法兰
适用温度:-29ºC~+80ºC驱动方式:自动
阀体材质:铸铁、铸钢、不锈钢制造标准:国标GB、德国DIN、美国API、ANSI
适用介质:水、油品、蒸汽等生产厂家:浙江鑫荣达阀门管件有限公司

零件材料

零件名称材料
阀体、阀盖、阀瓣灰铸铁、铸钢、不锈钢
密封圈橡胶
垫片石棉板

性能参数

适用介质:水、油、及非腐蚀性介质
适用温度:≤80 ℃
密封材料:丁腈橡胶
执行标准:Q/12    NJ3583-2001
试验标准:GB/T13927-1992

结构图

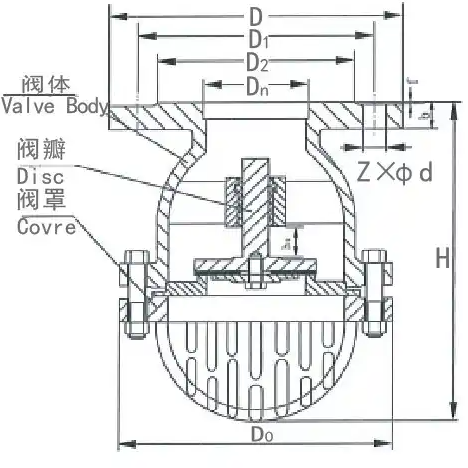

H42X不锈钢法兰底阀结构图

连接尺寸

型号公称通径DN(mm)尺寸(mm)
DD1D2b-fZ-ΦdD0h0H
H42X-2.5501401109016-34-1413517142
6516013011016-34-1416825180
8018515012518-34-1819832197
10020517014518-34-1824740230
125235250017520-38-1827243270
15026022520020-38-1831538297
20031528025522-38-1840565382
25037033531024-312-1846584460
30043539526224-412-2351090530
