JAV夹套呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要安全设备，能起到防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。夹套呼吸阀是安装在固定顶罐上的通风及阻火装置，能起到减少油品蒸发损耗，控制储罐压力平衡和控制火焰的作用。
作用
JAV夹套呼吸阀是新型改进型呼吸阀，集合呼吸阀与储罐阻火器的双重作用（订货时需要指出带阻火功能），针对于易在一定温度下流体变相（凝固）的介质使用。在呼吸阀外层设置保温层以蒸汽或导热油等流体充实夹层确保阀内介质温度，来保证介质不受温度所影响所变相。根据国家标准《石油化工企业设计防火规范》（GB50160-92）之规定：“储存甲、乙类液体的固定式顶罐，应设阻火器和呼吸阀”。呼吸阀内设有静电保护装置，使得该阀时刻与罐体保持同等电位。
| 产品名称： | 夹套呼吸阀 | 产品型号： | JAV |
| 公称通径： | DN25～DN300 | 功能作用： | 保温 |
| 公称压力： | 1.6MPa | 连接方式： | 法兰 |
| 适用温度： | -28ºC～+60ºC | 安装位置： | 储罐顶部 |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 汽油、柴油、煤油、原油、甲苯等 | 生产厂家： | 浙江鑫荣达阀门管件有限公司 |
技术参数
| 型号 | JAV-I（不阻火） JAV-II（带阻火） | 防爆等级 | BS 5501:IIA IIB IIC |
| 规格 | DN25~300 GB 81~59 PN0.6-2.5 RF、FF | 壳体材质 | 碳钢、不锈钢304 304L 316 316L |
| 螺帽螺栓 | 20# 304 304L 316 316L | 密封垫片 | 丁晴橡胶 聚四氟乙烯 金属垫片 |
| 阻火层材质 | 304 304L 316 316L | 环境温度 | CS:-30℃~+350℃ SS: -80℃~+480℃ |
| 正负发盘材质 | L2 A3 PTFE 304 304L 316 316L | 连接方式 | 法兰连接 螺纹连接 |
| 负压阀盘材质 | L2 A3 PTFE 304 304L 316 316L | 法兰标准 | HG GB SH HGJ JB ANSI JIS |
| 正压阀盘压力 | +36mmH2O~+1000mmH2O | 设计制造检测标准 | GB5908-86 SY7511-87 |
| 负压阀盘压力 | -20mmH2O~+50mmH2O | 外表 | CS:paint SS:No paint |

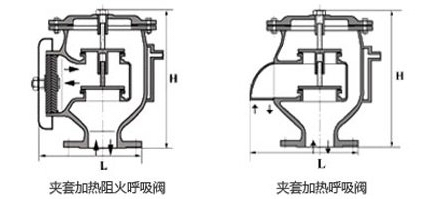

结构图
连接尺寸
| DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| 1” | 2” | 3” | 4” | 6” | 8” | 10” | 12” | |
| L | 160 | 160 | 213 | 265 | 305 | 355 | 420 | 480 |
| H | 255 | 255 | 260 | 290 | 330 | 350 | 400 | 510 |
