QHXF全天候防冻呼吸阀采用抽屉防火结构，便于清洗及维护，是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。
原理
QHXF全天候防冻呼吸阀利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性;当往罐内补充介质，使罐内上部气体空间的压力升高，达到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不在继续增高;当往罐外抽出介质，使罐内上部气体空间的压力下降，达到呼吸阀的操作负压时，罐外的大气将顶开呼吸阀的负压阀盘顶开，使外界气体进入罐内，使罐内的压力不再继续下降，让罐内与罐外的气压平衡，来保护储罐的安全装置。
| 产品名称： | 全天候防冻呼吸阀 | 产品型号： | QHXF |
| 公称通径： | DN50～DN250 | 结构形式： | 防冻 |
| 公称压力： | 1.6MPa | 连接方式： | 法兰 |
| 适用温度： | -40ºC～+80ºC | 安装位置： | 储罐顶部 |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 汽油、柴油、煤油、原油、甲苯等 | 生产厂家： | 浙江鑫荣达阀门管件有限公司 |
操作压力
| 等级 | A | B | C | D |
| 呼出压力 | +355Pa(36mmH2O) | +980Pa(100mmH2O) | +1765Pa(180mmH2O) | 由用户定 |
| 吸入压力 | -295Pa(30mmH2O) | -295Pa(30mmH2O) | -392Pa(40mmH2O) |
通气量表
| 代号 | 规格mm | 50 | 80 | 100 | 150 | 200 | 250 |
| 压力等级P | 通气量m3/h | ||||||
| A | +355 | 25 | 60 | 90 | 190 | 340 | 500 |
| -295 | 20 | 50 | 75 | 160 | 280 | 450 | |
| B | +980 | 30 | 70 | 100 | 200 | 380 | 600 |
| -295 | 20 | 50 | 75 | 160 | 280 | 450 | |
| C | +1765 | 40 | 95 | 140 | 280 | 500 | 800 |
| -295 | 20 | 50 | 75 | 160 | 280 | 450 | |
| 允许泄漏量m3/h | ≤0.04 | ≤0.4 | |||||

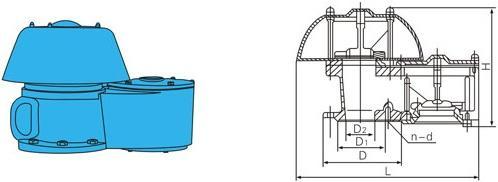

结构图
连接尺寸
| 公称通径DN | 型号 | H | L | D | D1 | D2 | n-d |
| 50 | QHXF-50 | 255 | 362 | 140 | 110 | 90 | 4-14 |
| 80 | QHXF80 | 342 | 508 | 185 | 150 | 125 | 4-18 |
| 100 | QHXF100 | 342 | 508 | 205 | 170 | 145 | 4-18 |
| 150 | QHXF150 | 460 | 640 | 260 | 255 | 200 | 8-18 |
| 200 | QHXF200 | 545 | 770 | 315 | 280 | 225 | 8-18 |
| 250 | QHXF250 | 648 | 918 | 370 | 335 | 310 | 12-18 |
