X43F46衬氟旋塞阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
1、旋塞与衬里阀体带有理想的锥度设计，当在使用过程中由于磨损而不能密封时，可通过调整阀盖上的调节螺钉使旋塞向下移动，补偿加在密封面的密封力。
2、顶密封组件组成第二道外密封，在密封面失效的情况下，阻止介质从阀杆向外泄漏。
3、把上阀盖上的四个螺栓打开后，就可以取出阀内所有部件，进行直接更换阀门零件而不需要从管道上取下阀门。
4、具有进出口端同时密封的优点，在整个工作过程当中密封 面摩擦系数小，塞体运转灵活，不需要润滑。
5、密封性能好，使用寿命长。
6、更换零件衬里材料可适用各种介质。
| 产品名称： | 衬氟旋塞阀 | 产品型号： | X43F46 |
| 公称通径： | DN20～DN250 | 结构形式： | 圆柱形或圆锥形 |
| 公称压力： | 1.0MPa | 连接方式： | 法兰 |
| 适用温度： | -29ºC～+180ºC | 驱动方式： | 手动、蜗轮 |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 王水、硫酸、盐酸、氢氟酸等 | 生产厂家： | 浙江鑫荣达阀门管件有限公司 |
执行标准
| 设计标准 | HG/T3704,GB/T12240 | API6D | ||
| 结构长度 | HG/T3704,GB/T12221 | ASMEB16.10 | ||
| 法兰形式尺寸 | HG/T20592,GB/T9119 | ASMEB16.5 | ||
| 检验与试验 | GB/T13927,JB/T9092 | API598 | ||
压力试验
| 公称、压力（MPa) | 1.0 | 1.6 | 150Lb | |
| 实验压力(MPa) | 壳体试压 | 1.5 | 1.5 | 1.5 |
| 高压密封 | 1.1 | 1.1 | 1.1 | |
| 低压密封 | 0.6 | 0.6 | 0.6 | |
性能规范
| 适用温度（℃） | PFA:-30～200 FEP-30～150 | |||
| 适用介质 | 盐酸、硝酸、氢氟酸、液氯、硫酸 王水等强腐蚀性介质 | |||
零件材料：
| 阀体 | 铸铁、铸钢、不锈钢、内衬F46、F3 |
| 塞子 | 铸铁、铸钢、不锈钢、内衬F46、F3 |
| 阀盖 | 铸铁、铸钢、不锈钢 |
| 填料 | F4 |

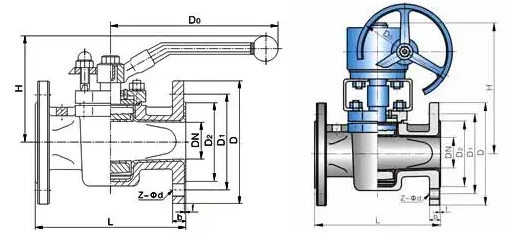

结构图
PN1.0MPa连接尺寸
| 公称通径DN | PN1.0(MPa)主要外形尺寸和连接尺寸（mm） | ||||||||
| L | D | D1 | D2 | f | b | nd | Do | H | |
| 20 | 150 | 105 | 75 | 50 | 3 | 14 | 414 | 160 | 95 |
| 25 | 160 | 115 | 85 | 65 | 3 | 14 | 414 | 160 | 98 |
| 32 | 170 | 135 | 100 | 70 | 3 | 16 | 418 | 220 | 113 |
| 40 | 180 | 145 | 110 | 80 | 3 | 18 | 418 | 250 | 135 |
| 50 | 210 | 160 | 125 | 100 | 3 | 20 | 818 | 250 | 140 |
| 65 | 220 | 180 | 145 | 120 | 3.5 | 20 | 818 | 300 | 145 |
| 80 | 250 | 195 | 160 | 135 | 3.5 | 22 | 818 | 330 | 205 |
| 100 | 275 | 215 | 180 | 155 | 4 | 24 | 818 | 350 | 240 |
| 125 | 310 | 245 | 210 | 185 | 4 | 26 | 818 | 400 | 260 |
| 150 | 350 | 280 | 240 | 210 | 4 | 28 | 823 | 600 | 290 |
| 200 | 400 | 335 | 295 | 265 | 4.5 | 32 | 823 | 800 | 330 |
| 250 | 460 | 390 | 350 | 320 | 4.5 | 36 | 1223 | 900 | 380 |
