X14W不锈钢压力表旋塞阀能够对阀位进行快速准确的判断，对压力表的测量准确度进行在线判断，对压力表进行在线校验，压力表在线拆除时阀门自动关闭，对压力表的取压信号进行缓冲及降温。广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
特点：
1、压力表旋塞阀克服了压力表三通旋塞阀存在的许多缺点。
2、压力表旋塞阀，阀体材料选用为钢件锻压而成，阀杆选用为不锈钢柱型阀杆。
3、密封衬套选用石墨材料，能够在使用过程中灵活变换开关方向。
4、不会发生热涨咬紧，且密封性能可靠，配件更换、维修方便。
连接方式
1、表头按标准压力表配制M20×1.5
2、蒸气入口各有M20×1.5和ZG1/2”两种各有内螺纹。
| 产品名称： | 不锈钢压力表旋塞阀 | 产品型号： | X14W |
| 公称通径： | DN15 | 结构形式： | 圆柱形或圆锥形 |
| 公称压力： | 1.6MPa～2.5MPa～4.0MPa～6.4MPa | 连接方式： | 螺纹 |
| 适用温度： | -29ºC～+425ºC | 驱动方式： | 手动 |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽等 | 生产厂家： | 浙江鑫荣达阀门管件有限公司 |
压力试验
| 型号 | 公称压力PN(MPa) | 试验压力PS(MPa) | |
| 壳体（水） | 密封（水） | ||
| X14H-4.0C X13H-4.0C | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 |
| X14H-4.0T X13H-4.0T | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 |
| X14H-4.0P X13H-4.0P | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 |
性能规范
| 工作温度(℃) | 适用介质 |
| ≤300 | 水、蒸汽、油品等 |
| 硝酸类 | |
零件材料
| 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
| X14H-4.0C X13H-4.0C | 铸钢 | 铸钢 | 铸钢 | 石墨 |
| X14H-4.0T X13H-4.0T | 铸铜 | 铸铜 | 铸铜 | |
| X14H-4.0P X13H-4.0P | 不锈钢 | 不锈钢 | 不锈钢 |

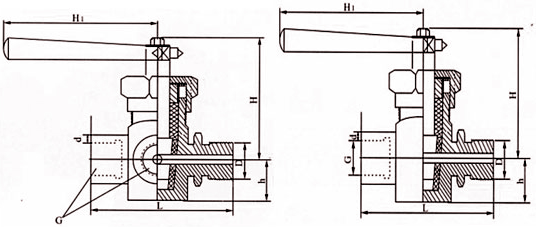

结构图
连接尺寸
| 型号 | 尺寸（mm） | ||||||
| D | L | G | d | h | H | H1 | |
| X14H-4.0C X13H-4.0C | G1/2 | 91 | 20×1.5 | 6.5 | 25 | 85 | 123 |
| X14H-4.0T X13H-4.0T | |||||||
| X14H-4.0P X13H-4.0P | |||||||
