API美标内外螺纹针型阀是由内外螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，美标内外螺纹针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量，较高压力的气体或者液体介质的密封，最合适与与压力表配合。
产品特点
1. 制造标准: ASME B16.34-2004。
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp)。
3. 结构特征: 锥螺纹密封。
4. 阀门检验和试验: API 598-1996。
5. 公称压力:≤10000Psi。
6. 适用温度:-29℃～+538℃。
7. 适用介质:水,气,油及腐蚀性与非腐蚀性介质。
8. 公称通径:DN6,DN10,DN15,DN20,DN25。
| 产品名称： | 美标内螺纹针型阀 | 产品型号： | API |
| 公称通径： | DN6～DN15 | 结构形式： | 锥面密封 |
| 公称压力： | 6000PSI～10000PSI | 连接方式： | 内外螺纹 |
| 适用温度： | -40ºC～+540ºC | 驱动方式： | 手动（一字形手柄） |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽、空气等气体 | 生产厂家： | 浙江鑫荣达阀门管件有限公司 |
零部件材料
| 零件名称 | 材质 |
| 阀体 | 20# A105 SS304 SS304L SS316 SS316L |
| 阀盖垫片 | 紫铜(Red copper) PTFE |
| 阀盖 | 20# A105 SS304 SS304L SS316 SS316L |
| 填料垫 | PTFE 柔性石墨(Expanded Graphite)金属盘根(Matel and Graphite) |
| 填料 | PTFE 柔性石墨(Expanded Graphite) |
| 填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
| 阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
| 手柄 | 20# A105 SS304 SS304L SS316 SS316L |
| 内六角螺钉 | 20# A105 SS304 SS304L SS316 SS316L |

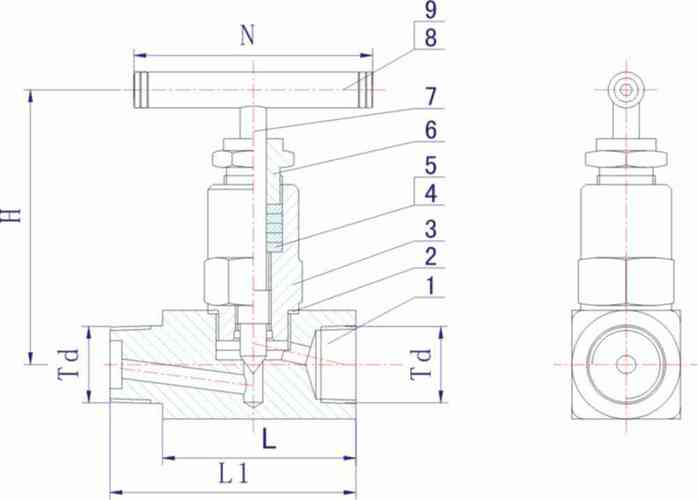

结构图
连接尺寸
| ITEM NO | 公称通径 DN | Td | H | L | L1 | N |
| ANSI-6000PSI～10000PSI | DN6 | NPT1/4 | 75 | 58 | 75 | 60 |
| ANSI-6000PSI～10000PSI | NPT1/2 | 80 | 62 | 66 | 60 | |
| ANSI-6000PSI～10000PSI | NPT3/4 | 80 | 57 | - | 60 | |
| ANSI-6000PSI～10000PSI | DN10 | NPT3/8 | 75 | 58 | 78 | 60 |
| ANSI-6000PSI～10000PSI | DN15 | NPT1/2 | 77 | 68 | 86 | 60 |
