J21W不锈钢内外螺纹针型阀是由内外螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，内外螺纹针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，最合适与与压力表配合。
特点
1. 制造标准: GB/T12224-2005 JB/T7747-1995。
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp)。
3. 结构特征: 锥面或球面密封。
4. 阀门检验和试验: GB/T13927-1992。
5. 公称压力:≤10000Psi。
6. 适用工作温度:-29℃～+538℃。
7. 适用介质: 水，油，气等腐蚀性及非腐蚀性介质。
8. 公称通径:DN6,DN10,DN15,DN20,DN25。
| 产品名称： | 不锈钢内外螺纹针型阀 | 产品型号： | J21W |
| 公称通径： | DN3～DN6 | 结构形式： | 锥面或球面密封 |
| 公称压力： | 16.0MPa～32.0MPa | 连接方式： | 内螺纹、外螺纹 |
| 适用温度： | -40ºC～+540ºC | 驱动方式： | 手动（一字形手柄或菊花形手轮） |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽、空气等气体 | 生产厂家： | 浙江鑫荣达阀门管件有限公司 |
压力试验
| 型号 | 公称压力（MPa） | 试验压力（MPa） | ||
| 壳体 | 密封（液） | 密封（气） | ||
| J21W-16 | 1.6 | 2.4 | 1.76 | 0.6 |
| J21W-40P | 4.0 | 6.0 | 4.4 | 0.6 |
| J21W-160 | 16.0 | 24.0 | 17.6 | 0.6 |
| J21W-320P | 32.0 | 48.0 | 35.2 | 0.6 |
性能规范
| 型号 | 工作温度（℃） | 适用介质 |
| J21W-16 | P＜540℃ | 液化石油气水、酸、蒸汽、油品等 |
| J21W-40P | ||
| J21W-160 | C＜425℃ | |
| J21W-320P |
零部件材料
| 零件名称 | 材质 |
| 阀体 | 20# A105 SS304 SS304L SS316 SS316L |
| 阀盖垫片 | 紫铜 PTFE |
| 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 填料垫 | PTFE 柔性石墨、金属盘根 |
| 填料 | PTFE 柔性石墨 |
| 格南螺母 | 20# A105 SS304 SS304L SS316 SS316L |
| 填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
| 阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
| 手轮 | 20# A105 SS304 SS304L SS316 SS316L |
| 带帽螺母 | 20# A105 SS304 SS304L SS316 SS316L |

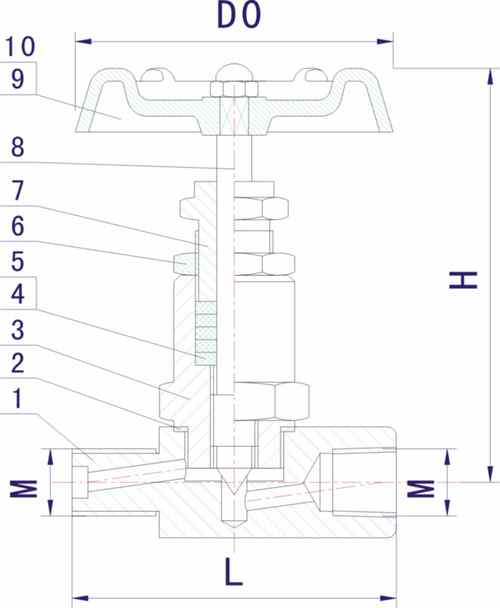

结构图
连接尺寸
| 型号 | 公称通径 DN | H | L | M | D0 |
| J21W-JH-b-1 | DN6 | 85 | 65 | G1/4 | 60 |
| J21W-JH-b-2 | DN10 | 87 | 68 | G1/2 | 60 |
| J21W-JH-b-3 | DN15 | 87 | 86 | ZG3/4 | 70 |
| J21W-JH-b-4 | DN20 | 100 | 100 | ZG1 | 80 |
