J49W不锈钢压力表针型阀是由法兰连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，压力表针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，最合适与与压力表配合。
特点
1. 制造标准: GB/T12224-2005 JB/T7747-1995。
2. 连接形式: 法兰连接。
3. 结构特征: 锥面密封,活动阀瓣。
4. 阀门检验与试验: GB/T13927-1992。
5. 公称压力: ≤10000Psi。
6. 适用工作温度: -29℃～+538℃。
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质。
8. 公称通径: DN6,DN10,DN15,DN20,DN25。
| 产品名称： | 压力表针型阀 | 产品型号： | J49W |
| 公称通径： | DN6 | 结构形式： | 锥面密封 |
| 公称压力： | 16.0MPa～32.0MPa | 连接方式： | 内螺纹 |
| 适用温度： | -40ºC～+540ºC | 驱动方式： | 手动（一字形手柄或菊花形手轮） |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽、空气等气体 | 生产厂家： | 浙江鑫荣达阀门管件有限公司 |
零部件材料
| 零件名称 | 材质 |
| 法兰 | 20# A105 SS304 SS304L SS316 SS316L |
| 管接头 | 20# A105 SS304 SS304L SS316 SS316L |
| 垫片 | 紫铜(Red copper) PTFE RTFE |
| 螺纹套 | 20# A105 SS304 SS304L SS316 SS316L |
| 阀体 | 20# A105 SS304 SS304L SS316 SS316L |
| 填料垫 | PTFE 柔性石墨、金属盘根 |
| 填料 | PTFE 柔性石墨 |
| 填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
| 锁紧螺母 | 20# A105 SS304 SS304L SS316 SS316L |
| 阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
| 手轮 | 20# A105 SS304 SS304L SS316 SS316L |
| 带帽螺母 | 20# A105 SS304 SS304L SS316 SS316L |
| 阀杆 | 20# A105 SS304 SS304L SS316 SS316L |

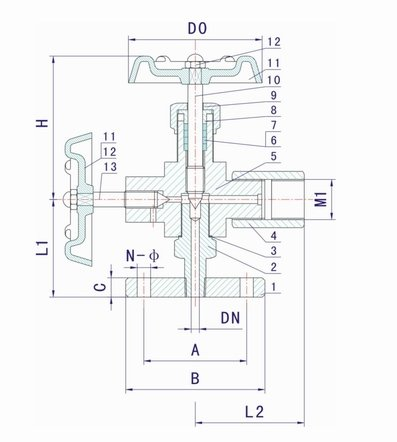

结构图
连接尺寸
| 型号 | 公称通径DN | M1 | B | L1 | L2 | H | D0 |
| J49W/H-1 | DN6 | M20X1.5 | 70 | 62 | 60 | 86 | 60 |
