H42H铸钢立式止回阀本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。
工作原理
H42H铸钢立式止回阀能防止介质倒流，起到介质止回作用。H42H铸钢立式止回阀在进口端介质压力高于出口端时处于开启状态。因为管道里进口端介质的 压力作用下，顶开立式止回阀中的阀瓣，使阀门自动开启。当进口端介质压力低于出口端时，弹簧将阀瓣推向阀座而使阀门关闭（注：卧式安装下需加弹簧，立式管 道安装无需加弹簧。阀瓣在自身重量和逆流介质的压力下，会自动关闭）
特点：
1、立体式止回阀有法兰和对夹之分，具有结构简单，零部件少，分量轻等特点。立式止回阀主要用于需防止介质倒流的各种工况场合。
2、立式止回阀用于立式安装时可不设弹簧，利用阀瓣自身的重量及流体回流的压力起止回作用。
| 产品名称： | 铸钢立式止回阀 | 产品型号： | H42HW |
| 公称通径： | DN15～DN300 | 结构形式： | 立式 |
| 公称压力： | 1.6MPa～2.5MPa | 连接方式： | 法兰 |
| 适用温度： | -29ºC～+425ºC | 驱动方式： | 介质推动 |
| 阀体材质： | 铸钢 | 标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽、气体、液体 | 生产厂家： | 浙江鑫荣达阀门管件有限公司 |
执行标准
| 设计与制造 | GB/T12235 | |
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB/T79 | |
| 检验与试验 | JB/T9092 | |
| 材料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 合金钢 | Q/ZB66 | |
| 标志 | GB/T12220 | |
| 供货 | JB/T7928 | |
压力试验
| 型号 | 公称 压力 | 试验压力 | 工作温度(℃) | ||
| 强度 (水)Mpa | 密封 (水)空气(Mpa) | 低压密封 (空气)Mpa | |||
| H42W/H-16C/P | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 |
| H42W/H-25C/P | 2.5 | 3.8 | 2.8 | 0.6 | ≤425 |
| H42W/H-40C/P | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 |
零部件材料
| 零件名称 | 阀体、阀瓣 | 导向阀 | 密封面 |
| H42H-16C | 碳钢 | 碳钢 | 堆焊D507 |
| H42H-16P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 铬镍钛不锈钢 |
| H42H-25P | |||
| H42H-40P | |||
| H42H-25R | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 |
| H42H-40R | |||
| H42Y-40I | 铬钼钢 | 铬钼钢 | 堆焊硬质合金 |

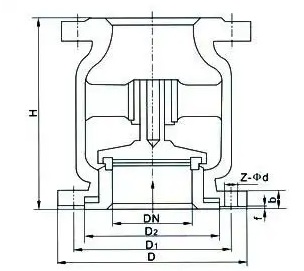

结构图
PN1.6MPa连接尺寸
| 型号 | 公称通径 DN | 尺寸(mm) | ||||||
| L | D | D1 | D2 | H | b | Z-Φd | ||
| H42W-16P H42H-16C | 15 | 130 | 95 | 65 | 45 | 77 | 14 | 4-14 |
| 20 | 150 | 105 | 75 | 55 | 77 | 14 | 4-14 | |
| 25 | 160 | 115 | 85 | 65 | 80 | 16 | 4-14 | |
| 32 | 180 | 135 | 100 | 78 | 85 | 16 | 4-18 | |
| 40 | 200 | 145 | 110 | 85 | 95 | 16 | 4-18 | |
| 50 | 230 | 160 | 125 | 100 | 105 | 16 | 4-18 | |
| 65 | 290 | 180 | 145 | 120 | 120 | 18 | 4-18 | |
| 80 | 310 | 195 | 160 | 135 | 130 | 20 | 8-18 | |
| 100 | 350 | 215 | 180 | 155 | 140 | 20 | 8-18 | |
| 125 | 400 | 245 | 210 | 185 | 155 | 22 | 8-18 | |
| 150 | 480 | 280 | 240 | 210 | 180 | 24 | 8-23 | |
| 200 | 600 | 335 | 295 | 265 | 215 | 26 | 12-23 | |
PN2.5MPa连接尺寸
| 型号 | 公称通径 DN | 尺寸(mm) | ||||||
| L | D | D1 | D2 | H | b | Z-Φd | ||
| H42W-25P H42H-25C | 15 | 130 | 95 | 65 | 45 | 77 | 16 | 4-14 |
| 20 | 150 | 105 | 75 | 55 | 80 | 16 | 4-14 | |
| 25 | 160 | 115 | 85 | 65 | 85 | 16 | 4-14 | |
| 32 | 180 | 135 | 100 | 78 | 95 | 18 | 8-18 | |
| 40 | 200 | 145 | 110 | 85 | 105 | 18 | 8-18 | |
| 50 | 230 | 160 | 125 | 100 | 120 | 20 | 8-18 | |
| 65 | 290 | 180 | 145 | 120 | 130 | 212 | 8-18 | |
| 80 | 310 | 195 | 160 | 135 | 140 | 22 | 8-18 | |
| 100 | 350 | 230 | 190 | 160 | 155 | 24 | 8-23 | |
| 125 | 400 | 270 | 220 | 188 | 180 | 28 | 8-25 | |
| 150 | 480 | 300 | 250 | 218 | 215 | 30 | 8-25 | |
| 200 | 600 | 360 | 310 | 278 | 973 | 34 | 12-25 | |
