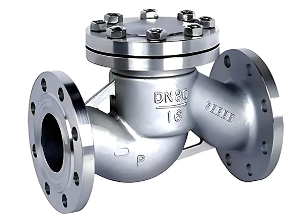

H41W不锈钢升降式止回阀用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放,适用介质为水、油品、蒸汽、酸性介质等。升降式止回阀广泛应用在石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。
特点
1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。
产品名称: | 不锈钢升降式止回阀 | 产品型号: | H41W |
公称通径: | DN15~DN300 | 结构形式: | 升降式 |
公称压力: | 1.6MPa~10.0MPa | 连接方式: | 法兰 |
适用温度: | -29ºC~+550ºC | 驱动方式: | 介质推动 |
阀体材质: | 不锈钢 | 标准: | 国标GB、德国DIN、美国API、ANSI |
适用介质: | 水、油、蒸汽 | 生产厂家: | 浙江鑫荣达阀门管件有限公司 |
零部件材料
零件名称 | 材料牌名 | |||
阀体 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀盖 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀瓣 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
垫片 | 石墨缠绕垫片 | 石墨缠绕垫片 | 聚四氟乙稀缠绕垫片 | 聚四氟乙稀缠绕垫片 |
基本型号
壳体材料 | |||
WCB | ZGCr5Mo(C5) | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
H41H-16C | H41Y-16I | H41W-16P | H41W-16R |
H41H-25 | H41Y-25I | H41W-25P | H41W-25R |
H41H-40 | H41Y-40I | H41W-40P | H41W-40R |
H41H-64 | H41Y-64I | H41W-64P | H41W-64R |
H41H-100 | H41Y-100I | H41W-100P | H41W-100R |
压力试验
公称压力 | 壳体材料 | 试验压力(Mpa) | ||||
PN(MPa) | WCB | ZGCr5Mo(C5) | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 强度试验 | 液体密封 |
1.6 | H41H-16C | H41Y-16I | H41W-16P | H41W-16R | 2.4 | 1.8 |
2.5 | H41H-25 | H41Y-25I | H41W-25P | H41W-25R | 3.8 | 2.8 |
4.0 | H41H-40 | H41Y-40I | H41W-40P | H41W-40R | 6.0 | 4.4 |
6.4 | H41H-64 | H41Y-64I | H41W-64P | H41W-64R | 9.6 | 7.1 |
10.0 | H41H-100 | H41Y-100I | H41W-100P | H41W-100R | 15.0 | 11.0 |
性能规范
壳体材质 | WCB | ZGCr5Mo(C5) | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
适用温度 | -29-425℃ | ≤550℃ | -40-200℃ | -40-200℃ |
适用介质 | 水蒸气、油品等 | 硝酸等 | 醋酸等 |

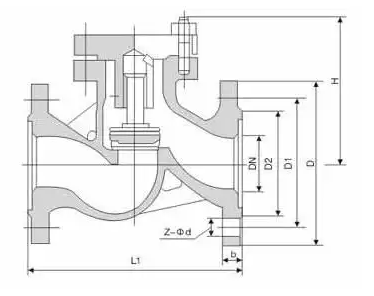

结构图
PN1.6MPa连接尺寸
型号 | 公称通径 | 尺寸(mm) | |||||||
DN(mm) | L | D | D1 | D2 | D6 | b | Z-φd | H | |
H41H-16C | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 77 | |
20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 80 | ||
25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 85 | ||
32 | 180 | 135 | 100 | 75 | 16 | 4-18 | 95 | ||
40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 105 | ||
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 120 | ||
65 | 290 | 180 | 145 | 120 | 18 | 8-18 | 130 | ||
80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 140 | ||
100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 155 | ||
125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 180 | ||
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 215 | ||
200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 260 | ||
250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 315 |
PN2.5Mpa连接尺寸
型号 | 公称通径 | 尺寸(mm) | |||||||
DN(mm) | L | D | D1 | D2 | D6 | b | Z-φd | H | |
H41H-25 | 15 | 130 | 95 | 65 | 45 | / | 16 | 4-14 | 100 |
20 | 150 | 105 | 75 | 55 | / | 16 | 4-14 | 105 | |
25 | 160 | 115 | 85 | 65 | / | 16 | 4-14 | 120 | |
32 | 180 | 135 | 100 | 78 | / | 18 | 4-18 | 130 | |
40 | 200 | 145 | 110 | 85 | / | 18 | 4-18 | 135 | |
50 | 230 | 160 | 125 | 100 | / | 20 | 4-18 | 149 | |
65 | 290 | 180 | 145 | 120 | / | 22 | 8-18 | 160 | |
80 | 310 | 195 | 160 | 135 | / | 22 | 8-18 | 170 | |
100 | 350 | 230 | 190 | 160 | / | 24 | 8-23 | 194 | |
125 | 400 | 270 | 220 | 188 | / | 28 | 8-25 | 222 | |
150 | 480 | 300 | 250 | 218 | / | 30 | 8-25 | 255 | |
200 | 600 | 360 | 310 | 278 | / | 34 | 12-25 | 312 |
PN4.0Mpa连接尺寸
型号 | 公称通径 | 尺寸(mm) | |||||||
DN(mm) | L | D | D1 | D2 | D6 | b | Z-φd | H | |
H41H-40 | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4-14 | 80 |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 4-14 | 100 | |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 4-14 | 110 | |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 120 | |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-18 | 140 | |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 4-18 | 145 | |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 8-18 | 160 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-18 | 170 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-23 | 195 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-25 | 225 | |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 8-23 | 255 | |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 12-30 | 318 |
PN6.4Mpa连接尺寸
型号 | 公称通径 | 尺寸(mm) | |||||||
DN(mm) | L | D | D1 | D2 | D6 | b | Z-φd | H | |
H41H-64 | 15 | 170 | 105 | 75 | 55 | 40 | 20 | 4-14 | 75 |
20 | 190 | 125 | 90 | 68 | 51 | 22 | 4-18 | 110 | |
25 | 210 | 135 | 100 | 78 | 58 | 24 | 4-18 | 125 | |
32 | 230 | 150 | 110 | 82 | 66 | 24 | 4-23 | 152 | |
40 | 260 | 165 | 125 | 95 | 76 | 24 | 4-23 | 168 | |
50 | 300 | 175 | 135 | 105 | 88 | 26 | 4-23 | 170 | |
65 | 340 | 200 | 160 | 130 | 110 | 28 | 8-23 | 188 | |
80 | 380 | 210 | 170 | 140 | 121 | 30 | 8-23 | 205 | |
100 | 430 | 250 | 200 | 168 | 150 | 32 | 8-25 | 230 |
PN10.0Mpa连接尺寸
型号 | 公称通径 | 尺寸(mm) | |||||||
DN(mm) | L | D | D1 | D2 | D6 | b | Z-φd | H | |
H41H-100 | 15 | 170 | 105 | 75 | 55 | 40 | 20 | 4-14 | 100 |
20 | 190 | 125 | 90 | 68 | 51 | 22 | 4-18 | 110 | |
25 | 210 | 135 | 100 | 78 | 58 | 24 | 4-18 | 125 | |
32 | 230 | 150 | 110 | 82 | 66 | 24 | 4-23 | 140 | |
40 | 260 | 165 | 125 | 95 | 76 | 26 | 4-23 | 170 | |
50 | 300 | 195 | 145 | 112 | 88 | 38 | 8-25 | 185 | |
65 | 340 | 220 | 170 | 138 | 110 | 32 | 8-25 | 200 | |
80 | 380 | 230 | 180 | 148 | 121 | 34 | 8-25 | 235 |
