H44H铸钢旋启式止回阀

时间: 2024-11-29 18:24:17 作者:超级管理员 来源:本站 点击: 7 次

H44H铸钢旋启式止回阀

H44H铸钢旋启式止回阀用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放,适用介质为水、油品、蒸汽、酸性介质等。旋启式止回阀广泛应用在石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。

特点

1、产品结构紧凑合理、密封可靠、性能优良。

2、体积小、重量轻。

3、适用范围广。

4、阀瓣关闭快速、动作灵敏。

5、关闭冲击力小、不易产生水锤现象。

6、流道通畅、流体阻力小。

产品名称:旋启式止回阀产品型号:H44H
公称通径:DN50~DN600结构形式:旋启式
公称压力:1.6MPa~6.4MPa连接方式:法兰
适用温度:-29ºC~+550ºC驱动方式:介质推动
阀体材质:铸钢标准:国标GB、德国DIN、美国API、ANSI
适用介质:水、油、蒸汽生产厂家:浙江鑫荣达阀门管件有限公司

压力试验

试验压力公称压力( MPa )
1.62.54.06.410.0
壳体试验2.43.86.09.615.0
密封试验1.82.84.47.111.0

执行标准

设计与制造GB/T12235
连接端尺寸结构长度GB/T12221
法兰尺寸JB/T79
检验与试验JB/T9092
材料碳钢GB/T12229
不锈钢GB/T12230
合金钢Q/ZB66
标志GB/T12220
供货JB/T7928

性能规范

适用介质适用温度(≤℃)
水、油品、蒸汽300
销酸类200
磷酸、醋酸类、混酸200
尿素、甲铵液、磷酸200
水、油品、蒸汽550

零部件材料

阀体阀盖阀瓣阀座
不锈钢304+D507Mo304+D577
ZG1Cr18Ni9Ti0Cr18Ni9+Stellite120Cr18Ni9+Stellite6
ZG1Cr18Ni2Mo2TiCF8M+Stellite12ZG1Cr18Ni2Mo2Ti
ZG00Cr17Ni14Mo2CF3M+Stellite12CF3M+Stellite6
ZG1Cr5MoZG1Cr5Mo+Stellite12ZG1Cr5Mo+Stellite6

结构图

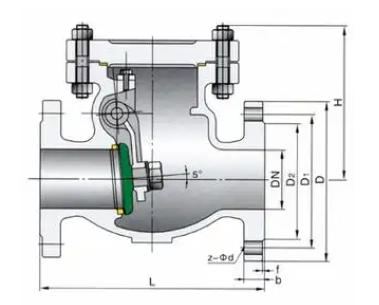

H44H铸钢旋启式止回阀结构图

PN1.6MPa连接尺寸

公称通径DNLDD1D2bZ-ΦdH
50230160125100164-Φ18135
65290180145120184-Φ18142
80310195160135208-Φ18165
100350215180155208-Φ18180
125400245210185228-Φ18210
150480280240210248-Φ23233
2005003352952652612-Φ23304
2505504053553203012-Φ25348
3006504604103753012-Φ25390
3507505204704353416-Φ25430
4008505805254853616-Φ30468
4509506405855454020-Φ30523
50010257056506084420-Φ34525

PN2.5MPa连接尺

公称通径DNLDD1D2bZ-ΦdH
50230160125100204-Φ18160
65290180145120228-Φ18175
80310195160135228-Φ18185
100350230190160248-Φ23220
125400270220188288-Φ25248
150480300250218308-Φ25276
2005503603102783412-Φ25350
2506504253703323612-Φ30410
3007504854303904016-Φ30430
3508505504904484416-Φ34518
4009506105505054816-Φ34560
45010256606005555020-Φ34582
50011507306606105220-Φ41618

PN4.0MPa连接尺寸

公称通径DNLDD1D2D6bff2Z-ΦdH
502301601251008820344-Φ18169
6529018014512011022348-Φ18173
8031019516013512122348-Φ18185
1003502301901601502434.58-Φ23220
1254002702201881762834.58-Φ25248
1504803002502182043034.58-Φ25270
2005503753202822603834.512-Φ30342
2506504453853453134234.512-Φ34401
3007505104504083644644.516-Φ34423
350850570510465422524516-Φ34455
400950655585535474584516-Φ41510

PN6.4MPa连接尺寸

公称通径DNLDD1D2D6bff2Z-ΦdH
503001751351058826344-Φ23177
6534020016013011028348-Φ23197
8038021017014012130348-Φ23212
1004302502001681503234.58-Φ25248
1255002952402021763634.58-Φ30296
1505503402802402043834.58-Φ34330
2006504053453002604434.512-Φ34385
2507754704003523134834.512-Φ41445
3009005304604123645444.516-Φ41474
3501025595525475422604516-Φ41514
4001150670585525474664516-Φ48616
