H44W不锈钢止回阀用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放,适用介质为水、油品、蒸汽、酸性介质等。H44W不锈钢止回阀广泛应用在石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。
特点
1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。
产品名称: | 不锈钢止回阀 | 产品型号: | H44W |
公称通径: | DN50~DN600 | 结构形式: | 旋启式 |
公称压力: | 1.6MPa~6.4MPa | 连接方式: | 焊接、法兰 |
适用温度: | -29ºC~+550ºC | 驱动方式: | 介质推动 |
阀体材质: | 铸钢、不锈钢 | 标准: | 国标GB、德国DIN、美国API、ANSI |
适用介质: | 水、油、蒸汽 | 生产厂家: | 浙江鑫荣达阀门管件有限公司 |
零部件材料
阀体 | 阀盖 | 阀瓣 | 阀座 |
不锈钢 | 304+D507Mo | 304+D577 | |
ZG1Cr18Ni9Ti | 0Cr18Ni9+ Stellite12 | 0Cr18Ni9+ Stellite6 | |
ZG1Cr18Ni2Mo2Ti | CF8M+Stellite12 | ZG1Cr18Ni2Mo2Ti | |
ZG00Cr17Ni14Mo2 | CF3M+Stellite12 | CF3M+Stellite6 | |
ZG1Cr5Mo | ZG1Cr5Mo+ Stellite12 | ZG1Cr5Mo+ Stellite6 |
执行标准
设计与制造 | GB/T12235 | |
连接端尺寸 | 结构长度 | GB/T12221 |
法兰尺寸 | JB/T79 | |
检验与试验 | JB/T9092 | |
材料 | 碳钢 | GB/T12229 |
不锈钢 | GB/T12230 | |
合金钢 | Q/ZB66 | |
标志 | GB/T12220 | |
供货 | JB/T7928 |
性能规范
适用介质 | 适用温度(≤℃) |
水、油品、蒸汽 | 300 |
销酸类 | 200 |
磷酸、醋酸类、混酸 | 200 |
尿素、甲铵液、磷酸 | 200 |
水、油品、蒸汽 | 550 |
压力试验
试验压力 | 公称压力( MPa ) | ||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
壳体试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |

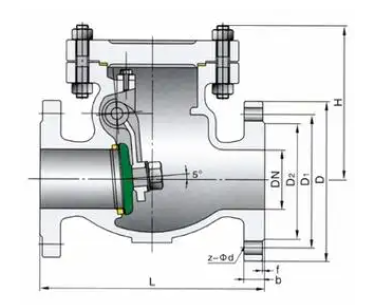

结构图
PN1.6MPa连接尺寸
公称通径DN | L | D | D1 | D2 | b | Z-Φd | H |
50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 135 |
65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 142 |
80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 165 |
100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 180 |
125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 210 |
150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 233 |
200 | 500 | 335 | 295 | 265 | 26 | 12-Φ23 | 304 |
250 | 550 | 405 | 355 | 320 | 30 | 12-Φ25 | 348 |
300 | 650 | 460 | 410 | 375 | 30 | 12-Φ25 | 390 |
350 | 750 | 520 | 470 | 435 | 34 | 16-Φ25 | 430 |
400 | 850 | 580 | 525 | 485 | 36 | 16-Φ30 | 468 |
450 | 950 | 640 | 585 | 545 | 40 | 20-Φ30 | 523 |
500 | 1025 | 705 | 650 | 608 | 44 | 20-Φ34 | 525 |
PN2.5MPa连接尺
公称通径DN | L | D | D1 | D2 | b | Z-Φd | H |
50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 160 |
65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 175 |
80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 185 |
100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 220 |
125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 248 |
150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 276 |
200 | 550 | 360 | 310 | 278 | 34 | 12-Φ25 | 350 |
250 | 650 | 425 | 370 | 332 | 36 | 12-Φ30 | 410 |
300 | 750 | 485 | 430 | 390 | 40 | 16-Φ30 | 430 |
350 | 850 | 550 | 490 | 448 | 44 | 16-Φ34 | 518 |
400 | 950 | 610 | 550 | 505 | 48 | 16-Φ34 | 560 |
450 | 1025 | 660 | 600 | 555 | 50 | 20-Φ34 | 582 |
500 | 1150 | 730 | 660 | 610 | 52 | 20-Φ41 | 618 |
PN4.0MPa连接尺寸
公称通径DN | L | D | D1 | D2 | D6 | b | f | f2 | Z-Φd | H |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-Φ18 | 169 |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-Φ18 | 173 |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-Φ18 | 185 |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-Φ23 | 220 |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-Φ25 | 248 |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-Φ25 | 270 |
200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-Φ30 | 342 |
250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12-Φ34 | 401 |
300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 16-Φ34 | 423 |
350 | 850 | 570 | 510 | 465 | 422 | 52 | 4 | 5 | 16-Φ34 | 455 |
400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16-Φ41 | 510 |
PN6.4MPa连接尺寸
公称通径DN | L | D | D1 | D2 | D6 | b | f | f2 | Z-Φd | H |
50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 4-Φ23 | 177 |
65 | 340 | 200 | 160 | 130 | 110 | 28 | 3 | 4 | 8-Φ23 | 197 |
80 | 380 | 210 | 170 | 140 | 121 | 30 | 3 | 4 | 8-Φ23 | 212 |
100 | 430 | 250 | 200 | 168 | 150 | 32 | 3 | 4.5 | 8-Φ25 | 248 |
125 | 500 | 295 | 240 | 202 | 176 | 36 | 3 | 4.5 | 8-Φ30 | 296 |
150 | 550 | 340 | 280 | 240 | 204 | 38 | 3 | 4.5 | 8-Φ34 | 330 |
200 | 650 | 405 | 345 | 300 | 260 | 44 | 3 | 4.5 | 12-Φ34 | 385 |
250 | 775 | 470 | 400 | 352 | 313 | 48 | 3 | 4.5 | 12-Φ41 | 445 |
300 | 900 | 530 | 460 | 412 | 364 | 54 | 4 | 4.5 | 16-Φ41 | 474 |
350 | 1025 | 595 | 525 | 475 | 422 | 60 | 4 | 5 | 16-Φ41 | 514 |
400 | 1150 | 670 | 585 | 525 | 474 | 66 | 4 | 5 | 16-Φ48 | 616 |
