SRB14直通篮式过滤器是工业生产中不可缺少的管道附件，安装在管道上能滤除流体中的固体杂质，保证管线设备系统正常地运行，可使流体更加纯净，获得理想的工业产品；使用一段时间后打开上盖取出象提蓝子式的过滤网，一经洗刷即可以恢复如新。因此，在石油、化工、制药、食品等行业中得到了广泛的应用，深受用户的青睐。
特点
1、过滤精度高，可根据客户需求配置过滤网的精细度。
2、工作原理简单、结构也不复杂，容易安装、拆卸和维护。
3、设备易损件少，无耗材，运行维护费用低，操作管理简单。
4、稳定生产工艺流程，保护仪器仪表和机械设备，维护生产的安全和稳定。
5、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成。
工作原理
当流体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮由过滤器出水口排出。蓝式过滤器是除去液体中少量固体颗粒的小型设备，主要由接管、主管滤蓝、法兰、法兰盖及紧固件等组成。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而洁净的流体通过滤蓝、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，卸下法兰盖，清洗后重新装入即可。因此，使用维护极为方便。首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。在过滤过程中，细滤网逐渐累积水中的赃物、杂质形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。
应用领域
1、化工、石油化工生产中弱腐蚀性物料， 如： 水、油品、氨、烃类等；
2、化工生产中的腐蚀性物料， 如： 烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
3、制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
4、食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等 。
| 品名称： | 直通篮式过滤器 | 产品型号： | SRB14 |
| 公称通径： | DN25～DN300 | 滤网材料： | 不锈钢 |
| 工作压力： | 1.6MPa～6.4MPa | 连接方式： | 法兰 |
| 适用温度： | -20ºC～+380ºC | 功能作用： | 过滤管道中的杂质 |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽、气体、液体等 | 生产厂家： | 浙江鑫荣达阀门管件有限公司 |
零部件材料
| 壳体材质 | 铸铁、碳钢 | 不锈钢 |
| 滤框滤网材质 | 不锈钢 | |
| 密封件材质 | 耐油石棉、柔性石墨、聚四氟乙烯 | |
| 工作温度(℃) | -30～+380 | -80～+450 |
| 公称压力(MPa) | 0.6～6.4 (150Lb～300Lb) | |
| 过滤精度（目/in） | 10-300 | |
| 连接方式 | 法兰、对焊 | |
性能规范
| 工作压力 | 0.6MPa-1.6MPa |
| 工作温度 | 碳钢30℃—350℃ |
| 不锈钢-80℃—480℃ | |
| 使用类型 | 液体 |

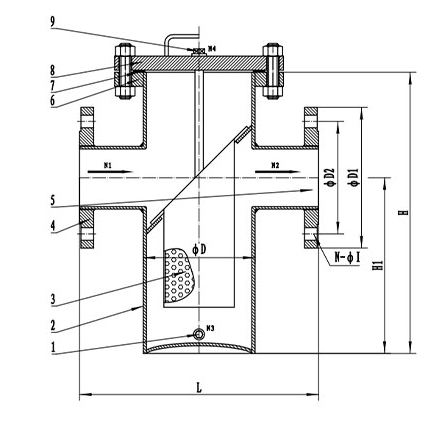

结构图
直通篮式过滤器连接尺寸
| 公称直径DN | 主要尺寸 | 排放□“B” | ||||
| φ | L | H1 | H2 | H（拆卸滤网距离） | ||
| 25 | 76 | 220 | 160 | 260 | 480 | R1/2" |
| 32 | 76 | 220 | 165 | 270 | 495 | |
| 40 | 114 | 280 | 180 | 300 | 550 | |
| 50 | 114 | 280 | 180 | 300 | 550 | |
| 65 | 140 | 330 | 220 | 350 | 650 | |
| 80 | 168 | 340 | 260 | 400 | 740 | |
| 100 | 219 | 420 | 310 | 470 | 880 | R3/4" |
| 150 | 273 | 500 | 430 | 620 | 1175 | |
| 200 | 325 | 560 | 530 | 780 | 1875 | |
| 250 | 426 | 660 | 640 | 930 | 2170 | |
| 300 | 478 | 750 | 840 | 1200 | 2690 | |
