H64Y美标电站止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于Class1500～2500Lb，工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
一种是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料：一种是低碳钢，另一种是柔性石墨夹316丝（网）。密封面堆焊钻基硬质合金。其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。
| 设计标准 | JB/T 3595 | |
| 结构长度 | 对焊连接 | JB/T 2766、GB/T 15188.1 |
| 压力与温度 | JB/T 3595 | |
试验和检验 | JB/T 3595 | |
| 焊接坡口 | JB/T 3595、ASME 16.25 | |
注：阀门连接法兰及焊接坡口可根据用户要求设计制造。
| 零件名称 | 材料牌号 | |||
| 阀体 | WCB | WC1 | WC6 | WC9 |
| 阀座 | 25 | 15Cr1MoA | 12Cr1MoVA | |
| 阀瓣 | WCB | WCI | WC6 | WC9 |
| 摇杆 | WCB | WCI | WC6 | WC9 |
| 阀盖 | 25 | 15Cr1MoA | 12Cr1MoVA | |
| 密封环 | 1Cr17Ni2 | 20Cr1MoVA | ||
| 密封环 | S软钢（增强柔性石墨） | S软钢 | F软钢 | |

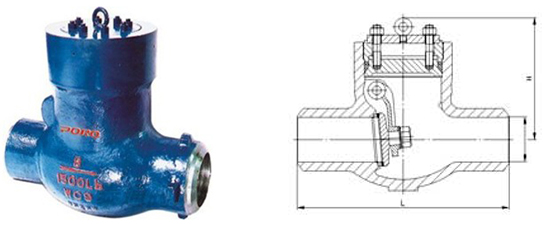

| 公称通径（in） CL1500Lb | 外形和连接尺寸（mm） | 重量（Kg） | ||
| d | L | H | ||
| 2½ | 56 | 254 | 282 | 57 |
| 3 | 64 | 325 | 300 | 57 |
| 4 | 84 | 406 | 350 | 80 |
| 5 | 100 | 483 | 425 | 115 |
| 6 | 126 | 559 | 400 | 180 |
| 8 | 158 | 711 | 490 | 270 |
| 10 | 200 | 864 | 540 | 430 |
| 12 | 250 | 991 | 650 | 630 |
| 14 | 280 | 1067 | 710 | 1400 |
| 公称通径（in） CL2000Lb | 外形和连接尺寸（mm） | 重量（Kg） | ||
| d | L | H | ||
| 2½ | 50 | 330 | 240 | 40 |
| 3 | 60 | 368 | 305 | 60 |
| 4 | 80 | 457 | 315 | 95 |
| 5 | 96 | 533 | 409 | 170 |
| 6 | 118 | 610 | 465 | 186 |
| 8 | 147 | 762 | 528 | 415 |
| 10 | 180 | 914 | 613 | 658 |
| 12 | 222 | 1041 | 680 | 1200 |
| 14 | 254 | 118 | 745 | 1638 |
| 公称通径（in） CL2500Lb | 外形和连接尺寸（mm） | 重量（Kg） | ||
| d | L | H | ||
| 3 | 54 | 368 | 297 | 44 |
| 4 | 70 | 457 | 385 | 110 |
| 5 | 86 | 533 | 410 | 130 |
| 6 | 104 | 610 | 455 | 192 |
| 8 | 130 | 762 | 557 | 466 |
| 10 | 162 | 914 | 615 | 730 |
| 12 | 210 | 1041 | 715 | 1120 |
| 14 | 234 | 1118 | 790 | 1495 |
| 16 | 264 | 1245 | 815 | 1950 |
| 18 | 304 | 1397 | 815 | 2400 |
