H71H/W对夹升降式止回阀

时间: 2024-06-24 09:37:25 作者:超级管理员 来源:本站 点击: 139 次

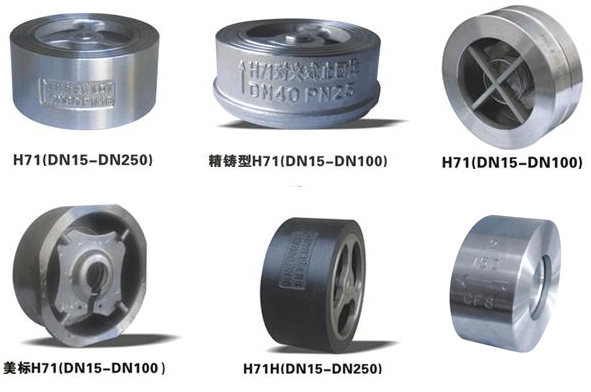

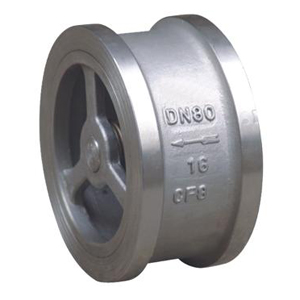

H71H/W对夹升降式止回阀

结构特点

H71H/W-16/25Q/H/P对夹升降式止回阀具有结构紧凑的特点,由阀体、阀瓣及弹簧组成,采用对夹连接,由于对夹升降式止回阀的阀瓣的关闭行程短,具有弹簧预加载,避免产生水锤现象。该对夹升降式止回阀已被广泛使用于城建、工业及高层建筑的给水、排水管网管路上。

产品型号


零件材料

型号阀体阀瓣弹簧
H71H-16Q 、H71H-25QQT400-152550CrVA
H71W-25H、 H71W-40H2Cr131Cr131Cr18Ni9Ti
H71W-25P 、H71W-40PZG1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti

性能参数

型号公称压力
(MPa)
试验压力(MPa)适用温度
(℃)
适用介质
壳体密封
H71H-16Q1.62.41.76≤235水、蒸汽、油品等
H71H-25Q2.53.752.75≤235
H71W-25H≤300
H71W-25P≤200硝酸等腐蚀性介质
H71W-40H4.06.04.4≤300水、蒸汽、油品等
H71W-40P≤200硝酸等腐蚀性介质

外形尺寸

型号公称通径
DN(mm)
LD
1.62.54.0
H71H-16Q
H71H-25Q
H71W-25H
H71W-25P
H71W-40H
H71W-40P
1525484848
2031.5585858
2535.5686868
3240808080
4045909090
5056105105105
6563125125125
8071140140140
10080160165165
125110190195195
150125215225225
200160270285290
250200330340350
300250385400415

联系方式

联系人:孙经理

地址:温州市龙湾区永兴工业区

联系电话:15958706338 微信同号

网址:http://www.xrdfm.com/zhihuifa/
