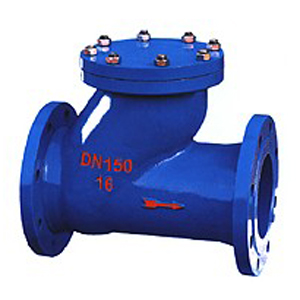

HQ41X滑道滚球式止回阀

时间: 2024-06-24 09:38:35 作者:超级管理员 来源:本站 点击: 119 次

HQ41X滑道滚球式止回阀

结构特点

HQ41X滑道滚球式止回阀采用了橡胶包皮滚球作为止回阀瓣特点,在介质或介质压力的作用下,可在阀体内的整体式滑道上作上下滚动,从而打开或关闭阀门,密封性能良好,消声式关闭,不会产生水锤。阀体设计采用全水流通道,流量大,阻力小,水头损失比旋启式小50%,水平或垂直安装均可,可用于冷水、热水、工业用水及生活污水管网,HQ41X滑道滚球式止回阀更适合安装在潜水排污泵的进出口,介质温度为0~80℃。

性能参数

型 号公称压力MPa壳体试验
压力MPa
密封试验
压力MPa
阀体、阀盖材料
HQ41X-101.01.51.1H200
HQ41X-161.62.41.76

零件材质

零件名称阀体
材料铸铁、球铁、铸钢钢体外包橡胶

外形尺寸

公称通径DN(mm)LH
50180185
65200210
80260245
100300280
125350335
150400400
200500495
250670600
300830715
350960820
