J641H气动截止阀采用双作用气缸，或者单作用气缸利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。
特点
1、双作用气缸操作方便、灵活。
2、密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。
3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
工作原理
使用压缩空气作为动力源的阀门大部分采用远程控制，由主控室手动或自动触发动作指令，使进、排气电磁阀动作，向执行机构内供、排压缩空气。压缩空气作用在活塞或隔膜上，克服阀门动作的摩擦力和阀杆上的弹簧弹力，从而压下(对于失气开阀门)或提起(对于失气关阀门)阀杆，带动阀芯上下动作，使阀门打开或关闭。
| 产品名称： | 气动截止阀 | 产品型号： | J641H |
| 公称通径： | DN15～DN300 | 结构形式： | 截止式 |
| 公称压力： | 1.6MPa～16.0MPa | 连接方式： | 法兰 |
| 适用温度： | -29ºC～+550ºC | 驱动方式： | 气动 |
| 阀体材质： | WCB、碳钢、铬钼钒钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽、气体 | 生产厂家： | 浙江鑫荣达阀门管件有限公司 |
应用规范
| 适用介质 | 适用温度(≤℃) |
| 水、油品、蒸汽 | 425 |
| 硝酸类 | 200 |
| 磷酸类、碱类、混酸 | 200 |
| 磷酸类、尿素、甲铵液 | 200 |
| 水、油品、蒸汽 | 550 |
零部件材质
| 阀体 | 阀盖 | 阀瓣 | 密封圈 | 阀杆 | 填料 |
| WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | |
| ZGlCrl8Ni9Ti | 0Crl8Ni9Ti Stellite12 | Stellite6 | lCrl8Ni9Ti | PTFE | |
| ZGlCrl8Ni2Mo2Ti | CF8M Stellite12 | lCrl8Ni2Mo2Ti | lCrl8Ni2Mo2Ti | PTFE | |
| ZG00Crl7Nil4M02 | CF3M Stellite12 | Stel1ite6 | 316L | PTFE | |
| ZGlCr5MO | ZGlCr5MO Stellite12 | Stel1ite6 | 25Cr2Mo1VA | 柔性石墨 | |

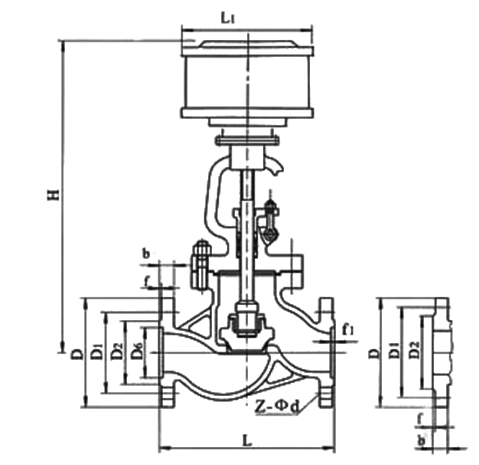

结构图
PN1.69MPa连接尺寸
| 公称压力PN(MPa) | 公称通径DN(mm) | 标准值 | 参考值 | |||||||||
| L | D | D1 | n | D6 | b | f | f1 | Z-φd | L1 | H | ||
| 1．6 | 50 | 230 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 185 | 645 | ||
| 65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 232 | 690 | |||
| 80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 232 | 715 | |||
| 100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 232 | 770 | |||
| 125 | 400 | 254 | 210 | 185 | 22 | 3 | 8-φ18 | 283 | 780 | |||
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 283 | 810 | |||
| 200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 283 | 967 | |||
| 250 | 622 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 283 | 1143 | |||
| 300 | 698 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 283 | 1292 | |||
PN2.5MPa连接尺寸
| 公称压力PN(MPa) | 公称通径DN(mm) | 标准值 | 参考值 | |||||||||
| L | D | D1 | n | D6 | b | f | f1 | Z-φd | L1 | H | ||
| 2.5 | 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 185 | 645 | ||
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-φ18 | 232 | 690 | |||
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 232 | 715 | |||
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 232 | 770 | |||
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ25 | 283 | 780 | |||
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 283 | 810 | |||
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 283 | 967 | |||
| 250 | 622 | 425 | 370 | 332 | 36 | 3 | 12-φ30 | 283 | 1143 | |||
| 300 | 698 | 485 | 430 | 390 | 40 | 4 | 16-φ30 | 283 | 1292 | |||
PN4.0MPa连接尺寸
| 公称压力PN(MPa) | 公称通径DN(mm) | 标准值 | 参考值 | |||||||||
| L | D | D1 | n | D6 | b | f | f1 | Z-φd | L1 | H | ||
| 4.0 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 185 | 645 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 232 | 690 | |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | 232 | 715 | |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4．5 | 8-φ23 | 232 | 770 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4．5 | 8-φ25 | 283 | 782 | |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4．5 | 8-φ25 | 283 | 875 | |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4．5 | 12-φ30 | 283 | 1160 | |
