BJ45W保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。
特点
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间摩擦力小，寿命较长。
| 产品名称： | 保温截止阀 | 产品型号： | BJ45W |
| 公称通径： | DN15～DN200 | 结构形式： | 截止式 |
| 公称压力： | 2.5MPa～4.0MPa | 连接方式： | 法兰 |
| 适用温度： | 29ºC～+550ºC | 驱动方式： | 手轮、伞齿轮 |
| 阀体材质： | WCB、铸钢、碳钢、不锈钢304/316/316L | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 易结晶液体 | 生产厂家： | 浙江鑫荣达阀门管件有限公司 |
零部件材料
| 零件名称 | ZG1CR18NI9TI系列 | ZGOOCR18NI10系列 | ZG1Cr18Ni12MO2Ti系列 | ZGOOCR17NI14MO2系列 | WCB系列 |
| 阀体/阀盖世 | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
| 闸板 | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | 1Cr13 |
| 阀杆 | 1CR18NI9TI | 00cr18ni10 | 1CR18NI12MOTI | OOCR17NI14MO | 1Cr13 |
| 填料 | PTFE纺织 | PTFE纺织 | PTFE纺织 | PTFE纺织 | 石墨 |
| 垫片 | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE | 石墨+304 |
| 压盖 | ZG1CR18NI9TI | ZG00CR18ni10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
| 填料压环 | 1CR18NI9TI | 00CR18NI10 | 1Cr18NI12MOTI | OOCR17NI14MO | 1Cr13 |
| 螺栓 | 1cr17ni2 | 1CR17NI2 | 1Cr17NI2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1cr18ni9ti | 1CR18NI9TI | 1Cr18NI9ti | 1Cr18NI9ti | 45 |
压力试验
| 型号 | 公称压力 | 试验压力 | |
| 壳体 | 密封 | ||
| BJ45W-25P | 2.5 | 3.75 | 2.75 |
| BJ45W-40P | 4.0 | 6.0 | 4.4 |
| BJ45W-64P | 6.4 | 9.0 | 6.6 |
| BJ45W-25P | 2.5 | 3.75 | 2.75 |
| BJ45W-40P | 4.0 | 6.0 | 4.4 |
| BJ45W-64P | 6.4 | 9.0 | 6.6 |
性能规范
| 适用温度 | 适用介质 | 保温套压力 |
| ≤200 | 硝酸类 | ≤1.3 |
| 硝酸类 | ||
执行标准
| 设计与制造： | BS1873 BS5160 GB12233 |
| 法兰尺寸： | ANSIB16.5 JB/T79 GB9113 |
| 压力温度 | ANSIB16.34 |
| 结构长度： | ANSIB16.10 BS1873 GB12221 |
| 对焊连接尺寸： | ANSIB16.25 |
| 检验与实验： | BS6755 GB/T13927 |

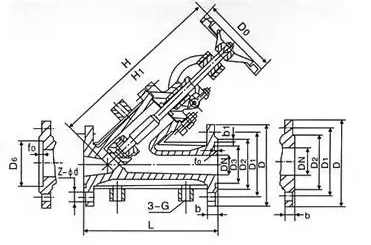

结构图
PN1.6MPa连接尺寸
| 口径DN(mm) | 尺寸(mm) | ||||
| L | D | H | H1 | D0 | |
| 20 | 150 | 105 | 195 | 215 | 90 |
| 25 | 160 | 115 | 265 | 290 | 100 |
| 32 | 180 | 135 | 290 | 320 | 120 |
| 40 | 200 | 145 | 315 | 355 | 140 |
| 50 | 230 | 160 | 325 | 365 | 160 |
| 65 | 290 | 180 | 350 | 385 | 180 |
| 80 | 310 | 195 | 445 | 510 | 220 |
| 100 | 350 | 215 | 460 | 540 | 240 |
| 125 | 400 | 245 | 530 | 615 | 280 |
| 150 | 480 | 280 | 600 | 685 | 320 |
| 200 | 600 | 335 | - | - | - |
PN2.5MPa连接尺寸
| PN(MPa) | DN(mm) | 尺寸(mm) | |||||||||
| L | L1 | H | 3-G | D | D1 | D2 | b | Z-φd | Do | ||
| 2.5 | 15 | 200 | 50 | 210 | 1/2 | 105 | 75 | 55 | 16 | 4--φ14 | 120 |
| 20 | 220 | 50 | 240 | 1/2 | 115 | 85 | 65 | 16 | 4--φ14 | 140 | |
| 25 | 220 | 50 | 250 | 1/2 | 135 | 100 | 78 | 18 | 4--φ18 | 160 | |
| 32 | 250 | 55 | 270 | 1/2 | 145 | 110 | 85 | 18 | 4--φ18 | 160 | |
| 40 | 270 | 60 | 310 | 1/2 | 160 | 125 | 100 | 20 | 4--φ18 | 160 | |
| 50 | 300 | 60 | 330 | 3/4 | 180 | 145 | 120 | 22 | 8-φ18 | 240 | |
| 65 | 350 | 65 | 360 | 3/4 | 195 | 160 | 135 | 22 | 8-φ18 | 240 | |
| 80 | 380 | 70 | 400 | 3/4 | 230 | 190 | 160 | 24 | 8-φ23 | 280 | |
| 100 | 430 | 75 | 480 | 1 | 270 | 220 | 188 | 28 | 8-φ25 | 320 | |
| 125 | 490 | 80 | 550 | 1 | 300 | 250 | 218 | 30 | 8-φ25 | 360 | |
| 150 | 570 | 90 | 620 | 1 | 330 | 280 | 248 | 32 | 12-φ25 | 360 | |
| 200 | 690 | 95 | 750 | 1 | 395 | 340 | 302 | 36 | 12-φ25 | 400 | |
PN4.0Mpa连接尺寸
| PN(MPa) | DN(mm) | 尺寸(mm) | |||||||||
| L | L1 | H | 3-G | D | D1 | D2 | b | Z-φd | Do | ||
| 4.0 | 15 | 200 | 50 | 210 | 1/2 | 105 | 75 | 55 | 16 | 4--φ14 | 120 |
| 20 | 220 | 50 | 240 | 1/2 | 115 | 85 | 65 | 16 | 4--φ14 | 140 | |
| 25 | 220 | 50 | 250 | 1/2 | 135 | 100 | 78 | 18 | 4--φ18 | 160 | |
| 32 | 250 | 55 | 270 | 1/2 | 145 | 110 | 85 | 18 | 4--φ18 | 160 | |
| 40 | 270 | 60 | 310 | 1/2 | 160 | 125 | 100 | 20 | 4--φ18 | 160 | |
| 50 | 300 | 60 | 330 | 3/4 | 180 | 145 | 120 | 22 | 8-φ18 | 240 | |
| 65 | 350 | 65 | 360 | 3/4 | 192 | 160 | 135 | 22 | 8-φ18 | 240 | |
| 80 | 380 | 70 | 400 | 3/4 | 230 | 190 | 160 | 24 | 8-φ23 | 280 | |
| 100 | 430 | 75 | 480 | 1 | 270 | 220 | 188 | 28 | 8-φ25 | 320 | |
| 125 | 490 | 80 | 550 | 1 | 300 | 250 | 218 | 30 | 8-φ25 | 360 | |
| 150 | 570 | 90 | 620 | 1 | 350 | 295 | 258 | 34 | 12-φ30 | 360 | |
| 200 | 690 | 95 | 750 | 1 | 415 | 355 | 315 | 40 | 12-φ34 | 400 | |
