J941H电动截止阀

时间： 2024-11-26 19:27:34 作者：超级管理员来源：本站点击: 10 次

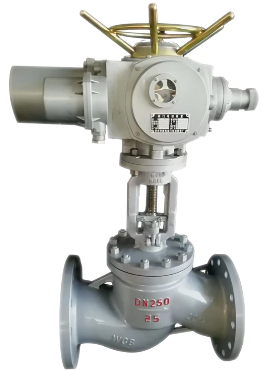

J941H电动截止阀

J941H电动截止阀由电动执行机构和截止阀两部分组成。启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。能适用于各种压力、温度及介质工况。阀在管路中主要用来做切断、分配和改变介质的流动方向，一般不做调节使用，因为调节时不平衡力太大，对阀芯的冲蚀比较厉害。

特点

1、结构简单，制造和维修比较方便。

2、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

3、适合作为自动化切断介质使用。

4、密封性好，密封面间磨擦力小，寿命较长。

5、阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作。

6、阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来。

7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

8、电动执行器方便操作。

产品名称：	电动截止阀	产品型号：	J941H
公称通径：	DN15～DN300	结构形式：	截止式
公称压力：	1.6MPa～16.0MPa	连接方式：	法兰、焊接
适用温度：	-29ºC～+550ºC	驱动方式：	电动
阀体材质：	WCB、碳钢、铬钼钒钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体	生产厂家：	浙江鑫荣达阀门管件有限公司

零部件材料

阀体	阀盖	阀瓣	密封圈	阀杆	填料
WCB		WCB+D507MO	D577	2Crl3	柔性石墨
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE
ZGlCrl8Ni2Mo2Ti		CF8M+ Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE
ZGlCr5MO		ZGlCr5MO+ Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨

性能规范

适用介质	适用温度 (≤℃)
水、油品、蒸汽	425
硝酸类	200
磷酸类、碱类、混酸	200
磷酸类、尿素、甲铵液	200
水、油品、蒸汽	550

压力试验

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.4	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

执行标准

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

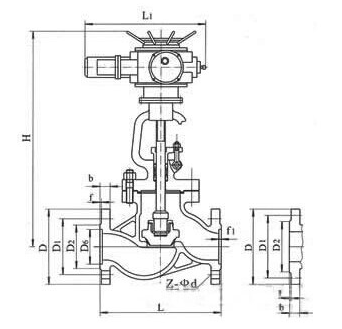

结构图

J941H电动截止阀结构图

PN1.6MPa连接尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H
1.6	50	230	160	125	100		16	3		4-φ18	590	645
	65	290	180	145	120		18	3		4-φ18	590	690
	80	310	195	160	135		20	3		8-φ18	590	715
	100	350	215	180	155		20	3		8-φ18	590	770
	125	400	254	210	185		22	3		8-φ18	590	780
	150	480	280	240	210		24	3		8-φ23	590	810
	200	600	335	295	265		26	3		12-φ23	810	967
	250	622	405	355	320		30	3		12-φ25	810	1143
	300	698	460	410	375		30	4		12-φ25	830	1292

PN2.5MPa连接尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H
2.5	50	230	160	125	100		20	3		4-φ18	590	645
	65	290	180	145	120		22	3		8-φ18	590	690
	80	310	195	160	135		22	3		8-φ18	590	715
	100	350	230	190	160		24	3		8-φ23	590	770
	125	400	270	220	188		28	3		8-φ25	590	780
	150	480	300	250	218		30	3		8-φ25	810	810
	200	600	360	310	278		34	3		12-φ25	810	967
	250	622	425	370	332		36	3		12-φ30	830	1143
	300	698	485	430	390		40	4		16-φ30	830	1292

PN4.01MPa连接尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645
	65	290	180	145	120	110	22	3	4	8-φ18	590	690
	80	310	195	160	135	121	22	3	4	8-φ18	590	715
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160

PN6.4MPa连接尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710
	65	340	200	160	130	110	28	3	4	8-φ23	590	750
	80	380	210	170	140	121	30	3	4	8-φ23	590	785
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213

PN10.0MPa连接尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714
	65	340	220	170	138	110	32	3	4	8-φ25	590	734
	80	380	230	180	148	121	34	3	4	8-φ30	810	847
	100	430	265	210	172	150	38	3	4．5	8-φ30	810	950
	125	500	310	250	210	176	42	3	4．5	8-φ34	830	1141
	150	550	350	290	250	204	46	3	4．5	12-φ34	830	1240
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830	1425

PN16.0MPa连接尺寸

称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H
16．0	50	300	215	165	132	88	36	3	4	8-φ25	590	562
	65	340	245	190	152	110	44	3	4	8-φ30	810	743
	80	380	260	205	168	121	46	3	4	8-φ30	830	820
	100	430	300	240	200	150	48	3	4．5	8-φ34	830	935
